令和8年度上期 問49

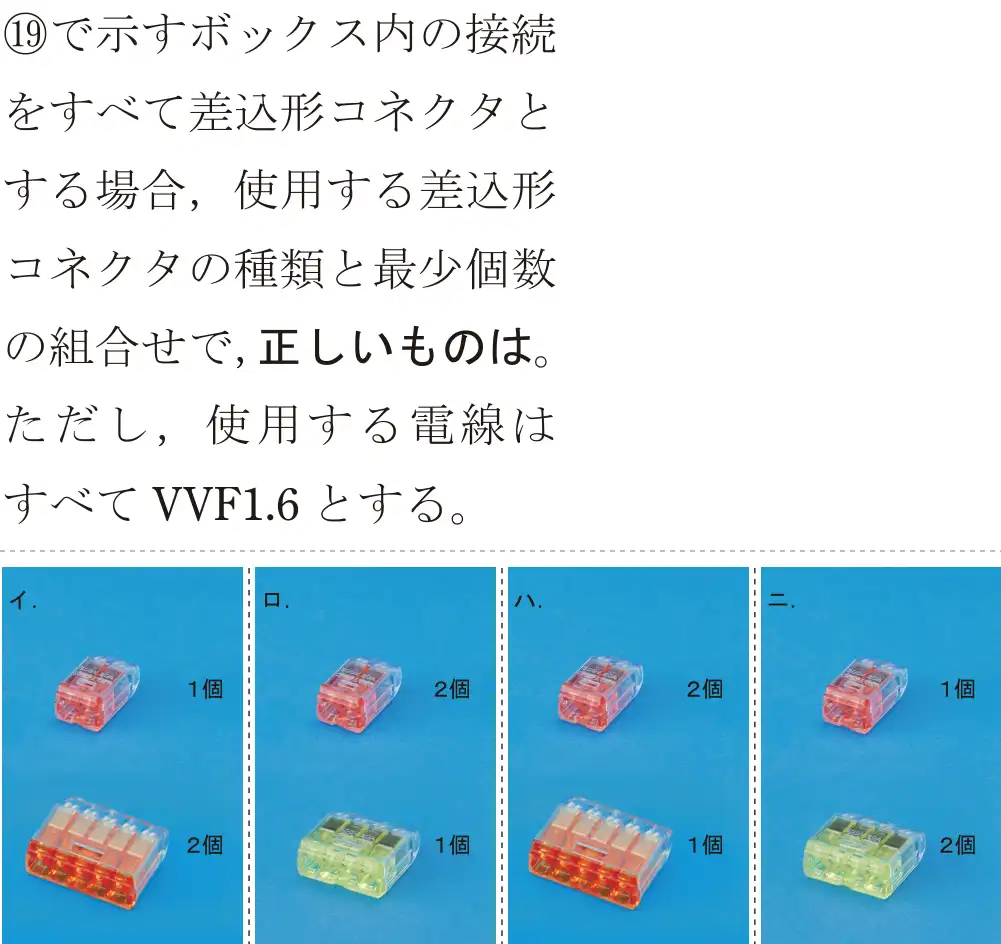

出典：令和8年度上期第二種電気工事士試験 問49
図をタップすると大きく開きます正解は イ
⑲のボックスには、電源ⓐ・引掛シーリングル・スイッチル・コンセント2つ・下の部屋への送りのケーブルがつながる。複線図を描くと、白が5本、黒が5本、返り線が2本の接続になる。差込形コネクタは本数に合ったものを使うので、2本用1個と5本用2個。
- イ 正しい。2本用1個、5本用2個。
- ロ 誤り。2本用2個・4本用1個では、5本の接続ができない。
- ハ 誤り。5本の接続は2か所あるので、5本用が2個必要。
- ニ 誤り。4本用では5本を差せない。
覚え方 差込形コネクタは差し込む本数ぴったりのものを選ぶ。
