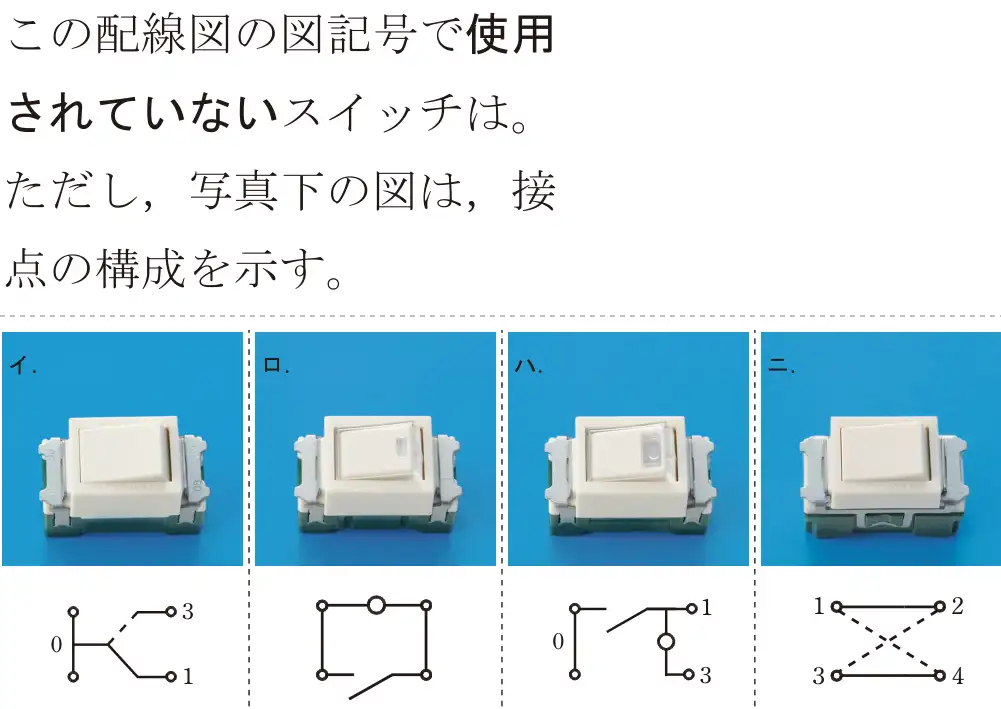

令和8年度上期 問50
出典：令和8年度上期第二種電気工事士試験 問50
図をタップすると大きく開きます正解は ニ
この配線図には、3路スイッチ(記号の傍記3)、位置表示灯内蔵スイッチ(H)、位置表示灯内蔵の3路スイッチ(H 3)が使われている。4路スイッチ(傍記4)は使われていない。
- イ 使われている。3路スイッチ(0・1・3の端子)。
- ロ 使われている。表示灯が接点と並列の、位置表示灯内蔵スイッチ。
- ハ 使われている。位置表示灯内蔵の3路スイッチ。
- ニ 使われていない(正解)。端子が1・2・3・4の4路スイッチ。
覚え方 端子が4つ(1〜4)で交差する図 = 4路スイッチ。3箇所以上から点滅するときに使う。
