令和8年度上期 問48
出典：令和8年度上期第二種電気工事士試験 問48

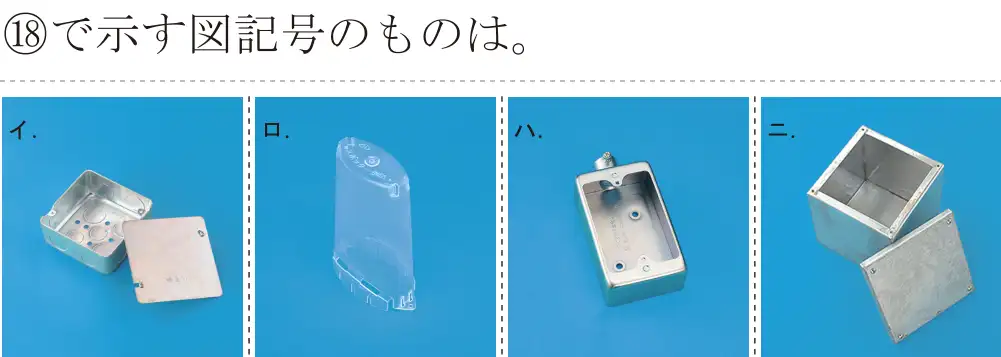

図をタップすると大きく開きます正解は ロ
⑱は丸の中に平行な斜線3本の図記号で、VVF用ジョイントボックス。透明な樹脂製で、VVFケーブルの接続部を覆う。
- イ 誤り。アウトレットボックス(金属製)。
- ロ 正しい。VVF用ジョイントボックス。
- ハ 誤り。スイッチボックス(金属製)。
- ニ 誤り。プルボックス(四角い大型の箱)。
覚え方 平行な斜線3本が入った丸 = VVF用ジョイントボックス。
