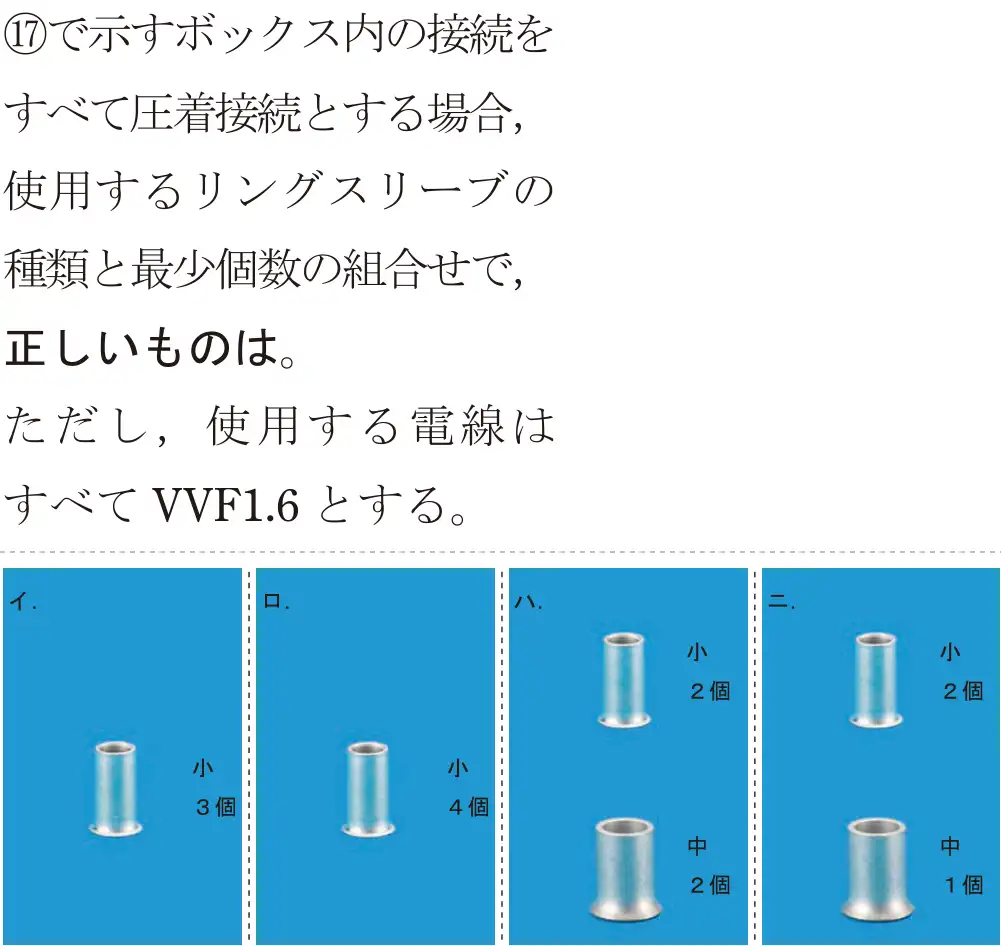

令和7年度下期 問47
出典：令和7年度下期第二種電気工事士試験 問47
図をタップすると大きく開きます正解は ニ
⑰のボックスを複線図で描くと、電線本数の少ない接続(小スリーブ)が2箇所、5本以上の接続(中スリーブ)が1箇所。
- イ 誤り。中スリーブが必要な接続がある。
- ロ 誤り。中スリーブが必要。
- ハ 誤り。中スリーブは1個でよい。
- ニ 正しい。小2個、中1個。
覚え方 1.6mm×5〜6本は中スリーブ。
