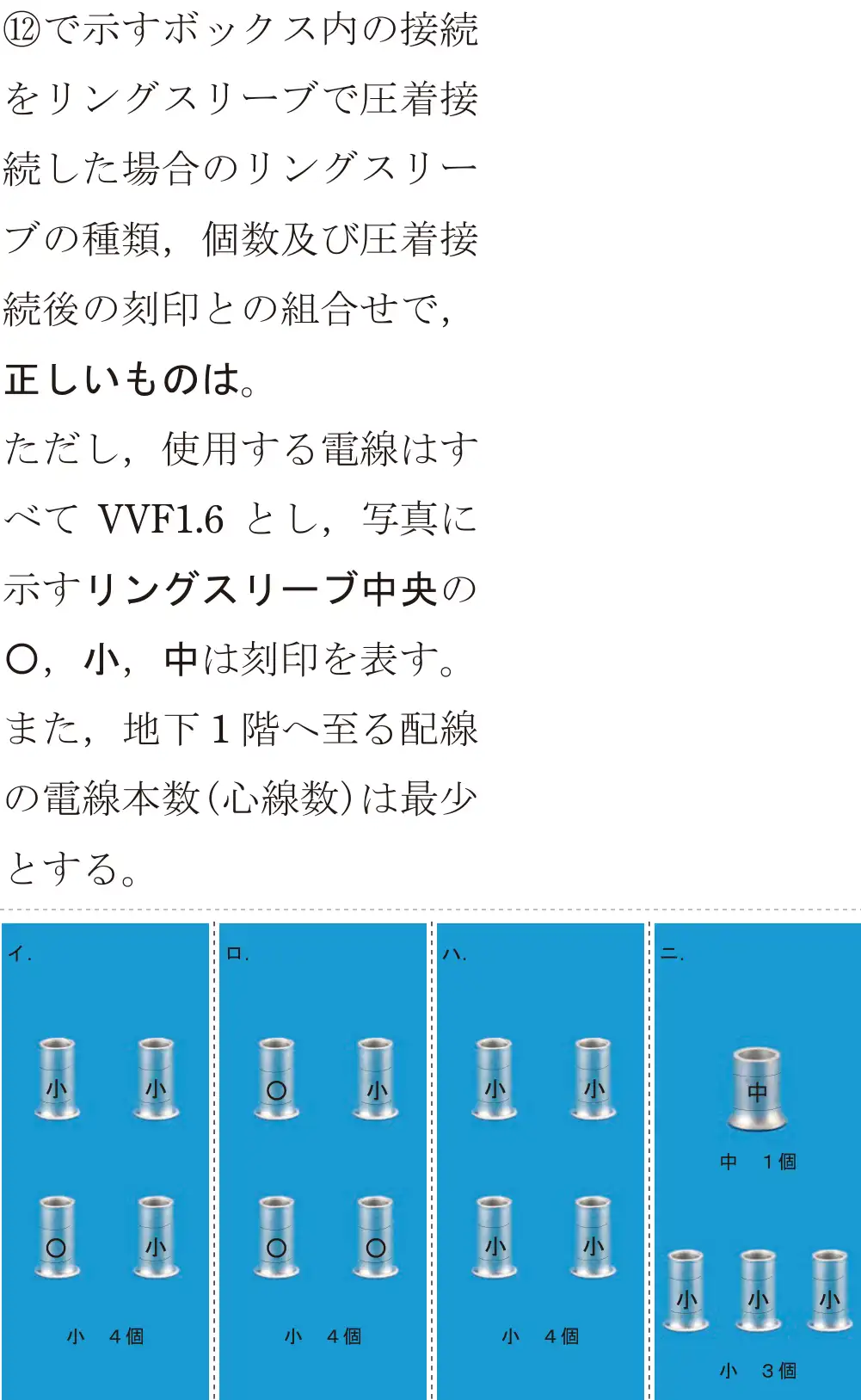

令和7年度上期 問42
出典：令和7年度上期第二種電気工事士試験 問42
図をタップすると大きく開きます正解は ロ
⑫は地下1階のボックスで、1階からの立上り(白・3路の1・3・返り線)、階段灯ア、3路スイッチアがつながる。複線図を描くと、2本の接続が3箇所(白・3路の1・3)、3本の接続が1箇所(返り線)。小スリーブ4個(○3個、小1個)。
- イ 誤り。○1個・小3個では、2本の接続(○)が足りない。
- ロ 正しい。○3個、小1個。
- ハ 誤り。2本の接続には刻印○を使う。
- ニ 誤り。中スリーブが必要な5本以上の接続はない。
覚え方 1.6mm×2本だけ○、3〜4本は小。
