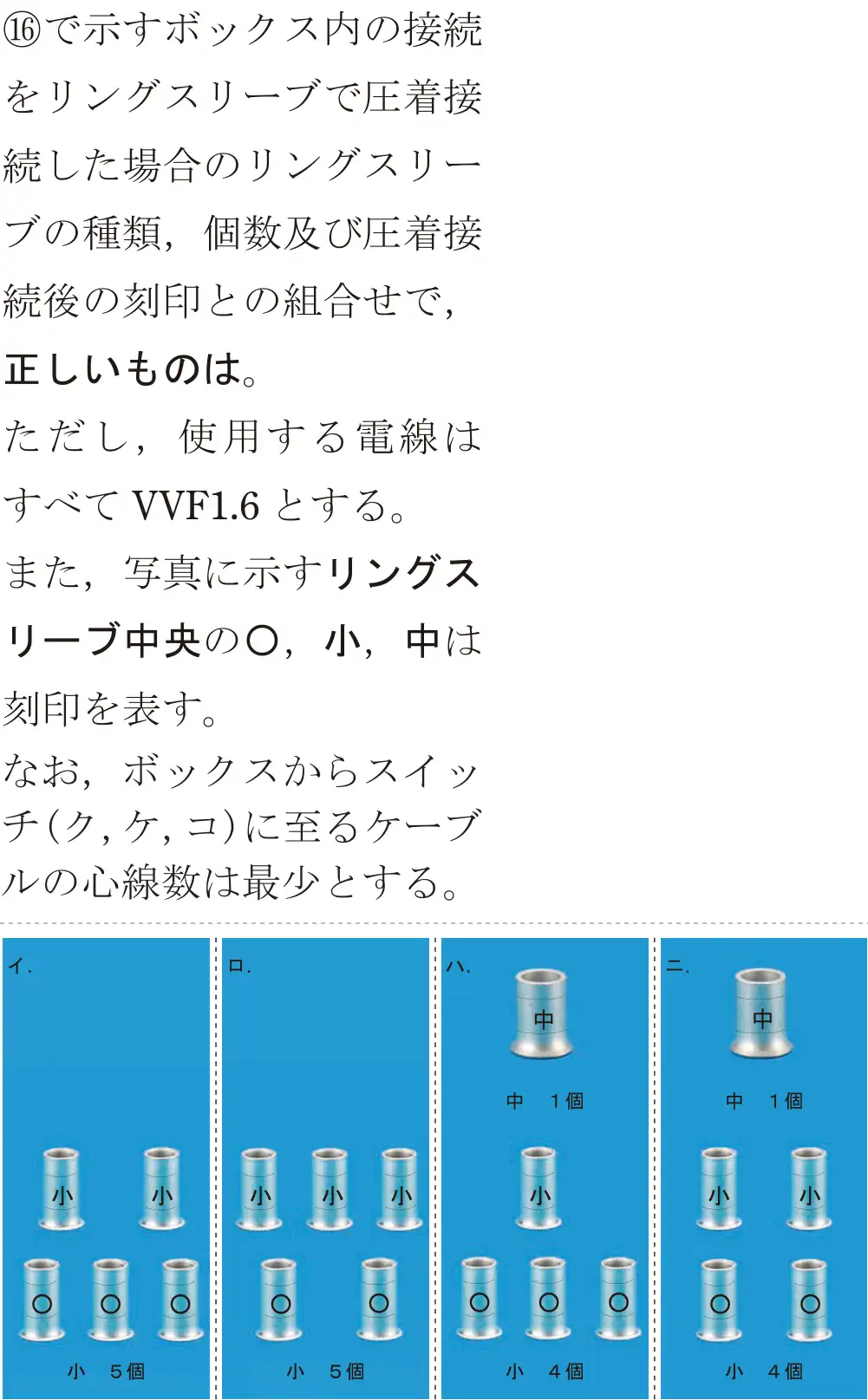

令和7年度下期 問46
出典：令和7年度下期第二種電気工事士試験 問46
図をタップすると大きく開きます正解は イ
⑯のボックスを複線図で描くと、1.6mm×2本の接続が3箇所(小スリーブ・刻印○)、3〜4本の接続が2箇所(小スリーブ・刻印小)。合計で小スリーブ5個(○3個、小2個)。
- イ 正しい。○3個、小2個。
- ロ 誤り。刻印の数が逆。
- ハ 誤り。中スリーブが必要な接続はない。
- ニ 誤り。中スリーブは不要。
覚え方 スイッチが3つ並ぶボックスは接続が多い。複線図で丁寧に数える。
