令和8年度上期 問47
出典：令和8年度上期第二種電気工事士試験 問47
図をタップすると大きく開きます正解は ハ

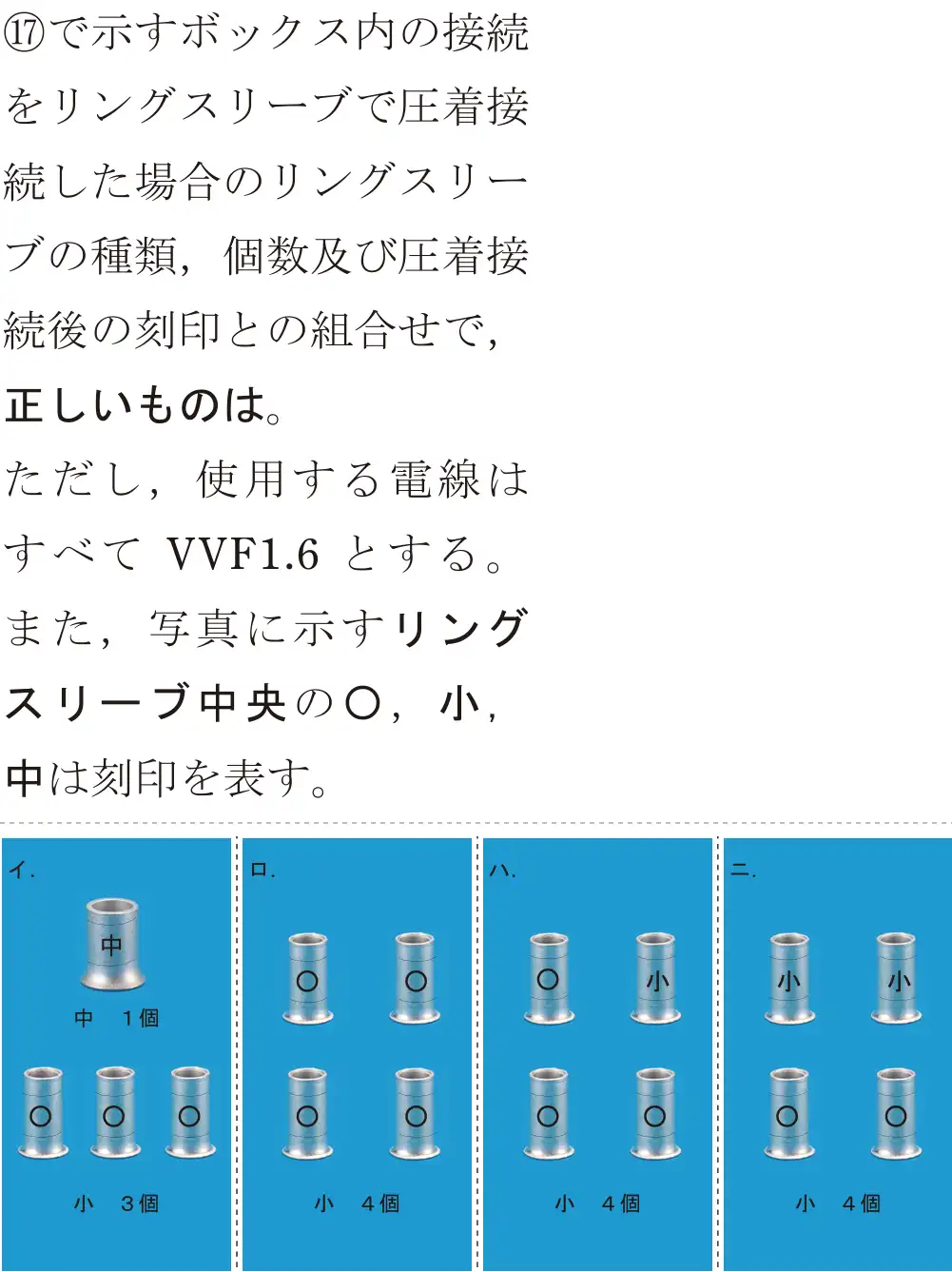

⑰のボックス内の接続を複線図で描き、接続箇所ごとの本数を数える。1.6mm×2本は小スリーブ・刻印「○」、1.6mm×3〜4本は小スリーブ・刻印「小」。この問題では2本接続が3箇所、3〜4本接続が1箇所で、小スリーブ4個(○3個・小1個)になる。
- イ 誤り。中スリーブが必要な5本以上の接続はない。
- ロ 誤り。3本以上の接続は刻印「小」になる。
- ハ 正しい。○3個、小1個。
- ニ 誤り。「小」の刻印になるのは1箇所だけ。
覚え方 刻印「○」は1.6mm×2本だけ。3本以上は「小」。
