令和7年度下期 問41
出典：令和7年度下期第二種電気工事士試験 問41

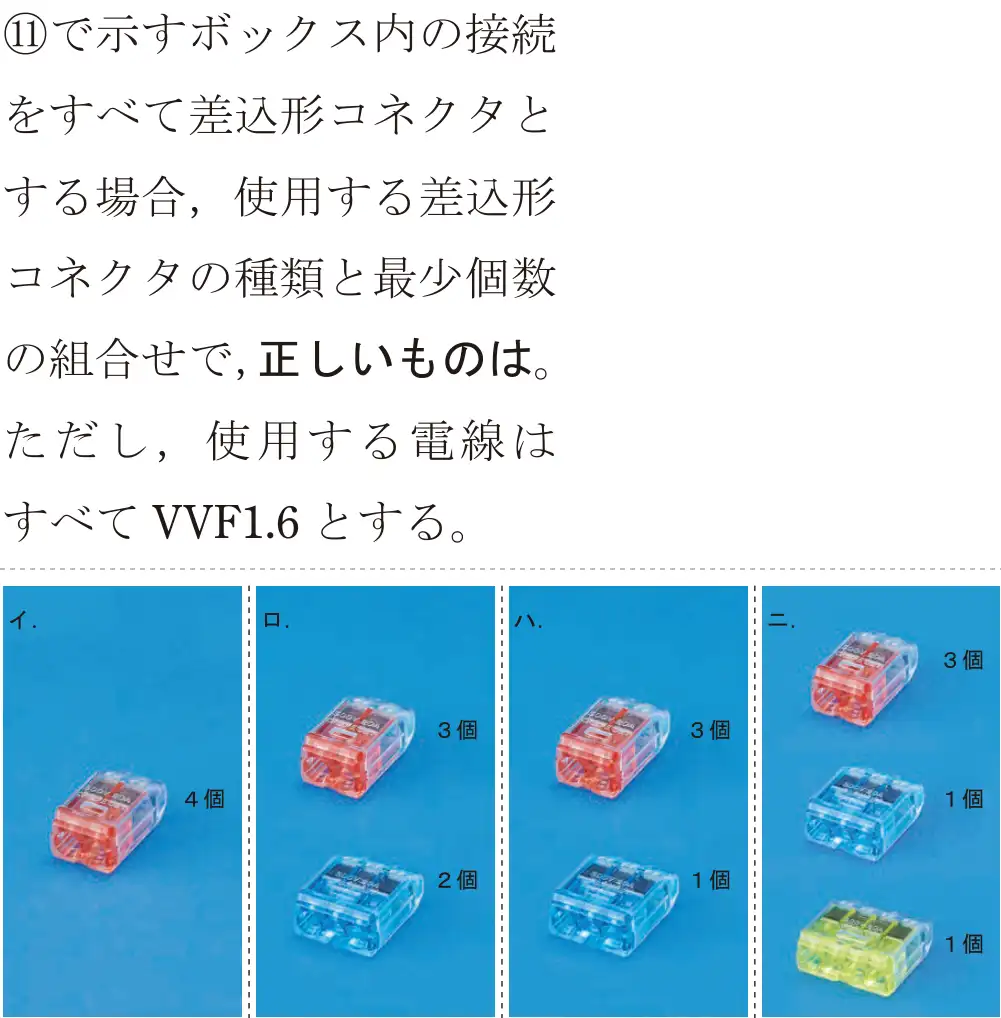

図をタップすると大きく開きます正解は ハ
⑪のボックス内の接続を複線図で描き、接続箇所ごとの電線本数を数えると、2本の接続が3箇所、3本の接続が1箇所。2本用コネクタ3個と3本用1個。
- イ 誤り。3本の接続がある。
- ロ 誤り。3本用は1個で足りる。
- ハ 正しい。2本用3個、3本用1個。
- ニ 誤り。4本用は不要。
覚え方 差込形コネクタは接続ごとに本数ぴったりのものを使う。
図をタップすると大きく開きます
