令和8年度上期 問41
出典：令和8年度上期第二種電気工事士試験 問41

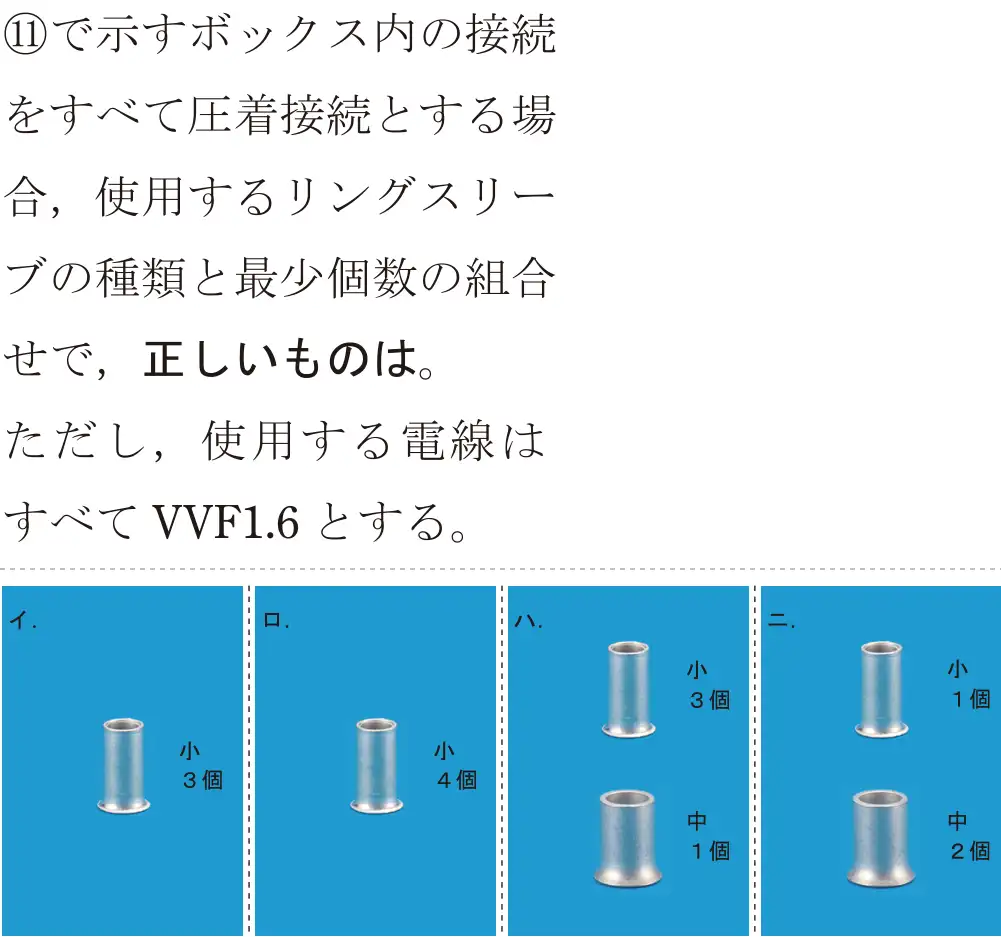

図をタップすると大きく開きます正解は ニ
⑪のボックス内の接続を複線図で描き、接続箇所ごとに電線本数を数える。1.6mmは2本なら小スリーブ(○)、3〜4本なら小スリーブ(小)、5〜6本なら中スリーブ(中)。この問題では、本数の多い接続(電源の白・黒が多くの器具に分かれる箇所)が中スリーブになり、小1個・中2個が正しい。
- イ 誤り。中スリーブが必要な接続を見落としている。
- ロ 誤り。5本以上の接続には中スリーブが必要。
- ハ 誤り。中スリーブが必要な箇所は2つある。
- ニ 正しい。複線図で数えると小1個・中2個。
覚え方 1.6mm:2本=小○、3〜4本=小、5〜6本=中。
