令和7年度下期 問6

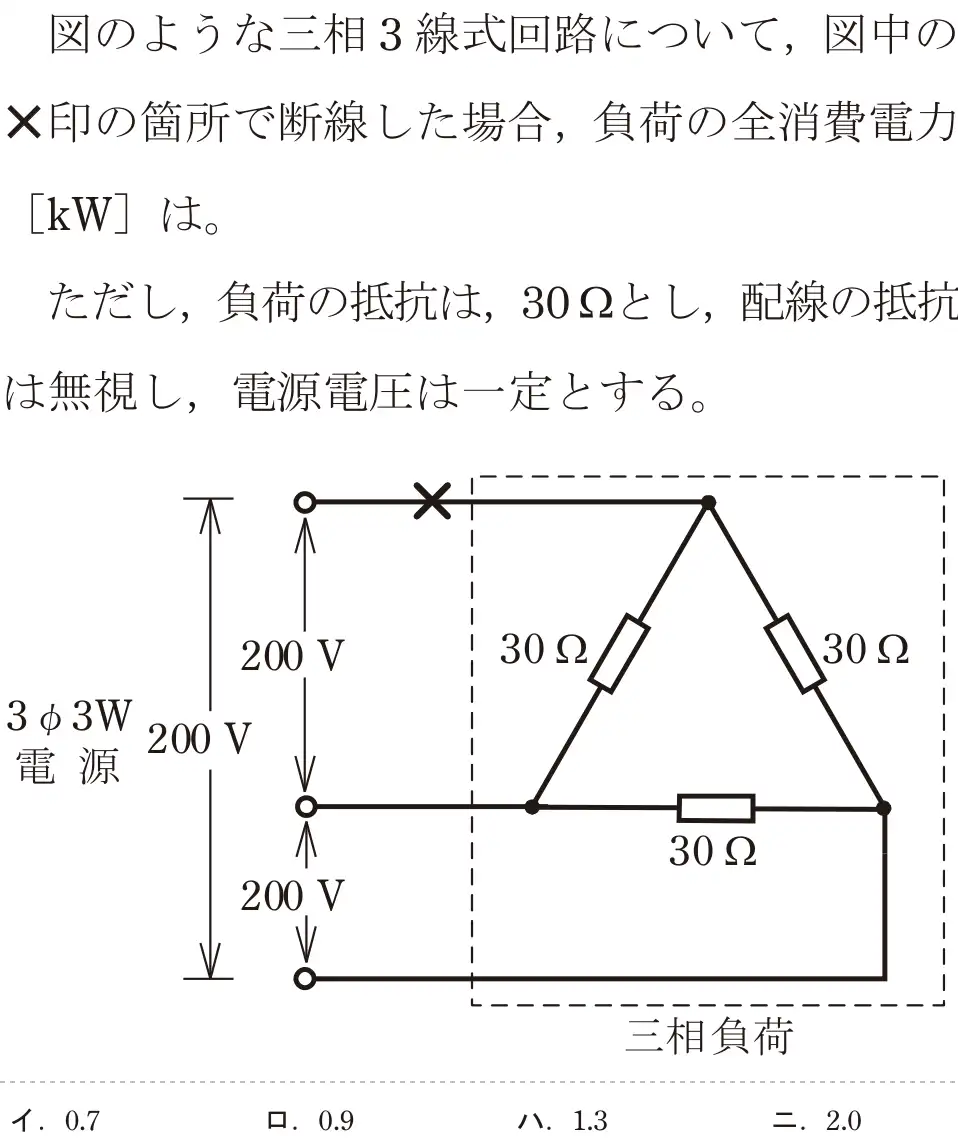

![令和7年度下期 第二種電気工事士 学科試験 問6:図のような三相3線式回路について、図中の×印の箇所で断線した場合,負荷の全消費電力[kW]は。ただし、負荷の抵抗は、30gとし、配線の抵抗は無視し、電源電圧は一定とする。](/q/r7b_06.webp)
出典：令和7年度下期第二種電気工事士試験 問6
正解は ニ
【計算】×で1線が切れると、残った2線の間の200Vに対して、①直接つながる30Ω1本と、②30Ω2本の直列(60Ω)が並列につながる単相回路になる。電力 = 200²/30 + 200²/60 = 1333 + 667 = 2000W = 2.0kW。
- イ 0.7kWは60Ωの方(667W)だけの値。
- ロ 0.9kWは計算の誤り。
- ハ 1.3kWは30Ωの方(1333W)だけの値。
- ニ 正しい。両方を足して2.0kW。
覚え方 Δ結線で1線断線 → 「R」と「2R」の並列の単相回路。元の電力(6kW)の1/2になる。
