令和7年度下期 問5

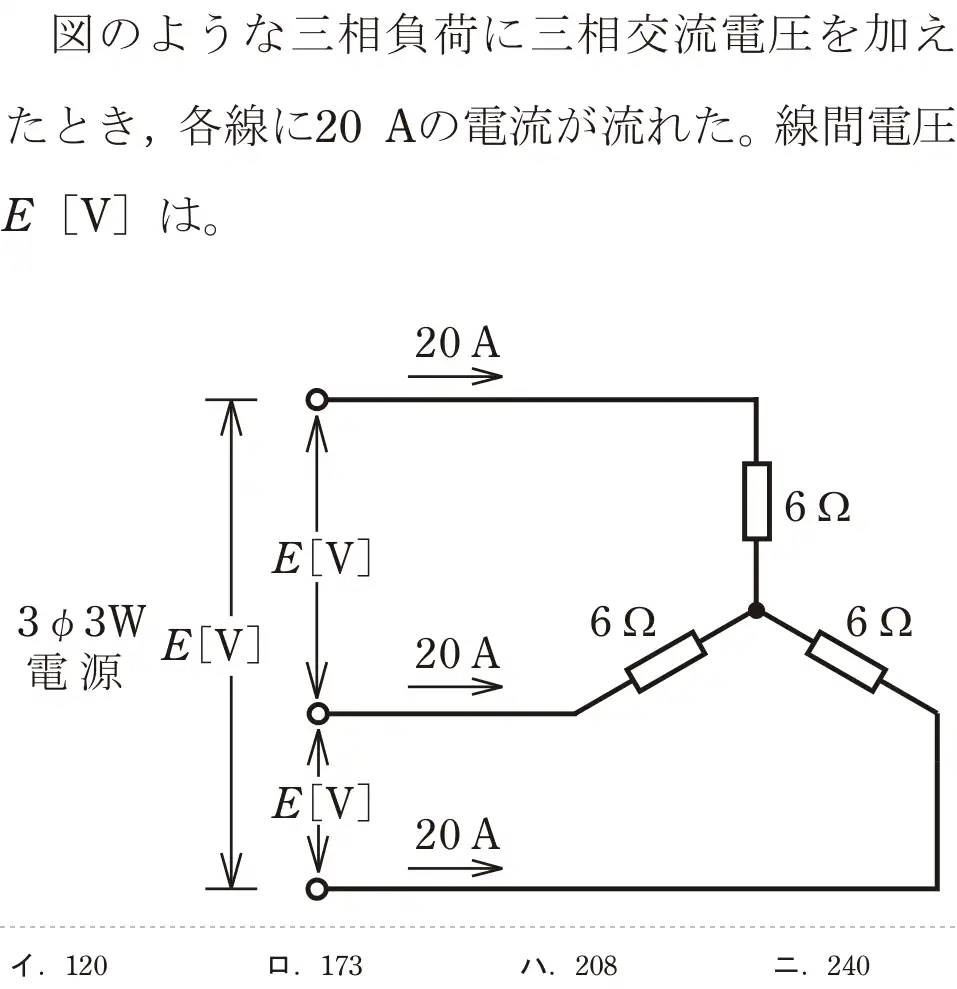

![令和7年度下期 第二種電気工事士 学科試験 問5:図のような三相負荷に三相交流電圧を加えたとき、各線に20 Aの電流が流れた。線間電圧E [V]は。](/q/r7b_05.webp)
出典：令和7年度下期第二種電気工事士試験 問5
正解は ハ
【計算】Y結線では線電流 = 相電流 = 20A。1相の電圧 = 20A × 6Ω = 120V。線間電圧は相電圧の√3倍なので、120 × 1.73 ≒ 208V。
- イ 120Vは相電圧(1相の抵抗にかかる電圧)。
- ロ 173Vは100×√3などの誤り。
- ハ 正しい。120 × √3 ≒ 208V。
- ニ 240Vは120×2とした誤り。
覚え方 Y結線:線間電圧 = 相電圧×√3、線電流 = 相電流。
