令和7年度下期 問7

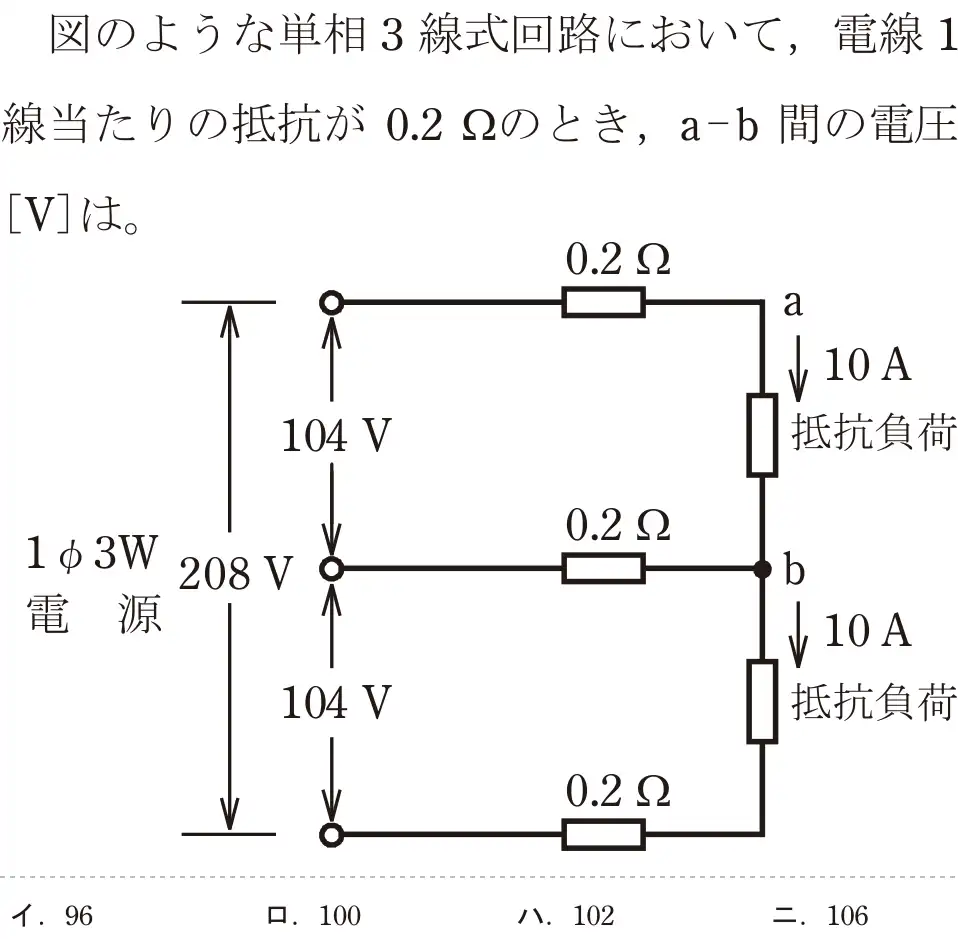

![令和7年度下期 第二種電気工事士 学科試験 問7:図のような単相3線式回路において、電線1線当たりの抵抗が 0.2gのとき、a-b間の電圧[V]は。](/q/r7b_07.webp)
出典：令和7年度下期第二種電気工事士試験 問7
正解は ハ
【計算】上下の負荷電流がどちらも10Aで平衡しているので、中性線の電流は0で電圧降下もない。a-b間の電圧 = 104V − 10A × 0.2Ω = 104 − 2 = 102V。
- イ 96Vは電圧降下を4倍した誤り。
- ロ 100Vは中性線にも電圧降下があるとした誤り。
- ハ 正しい。上の電線1本分の2Vだけ下がる。
- ニ 106Vは電圧降下を足してしまった誤り。
覚え方 単相3線式で平衡していれば、中性線の電圧降下は0。
