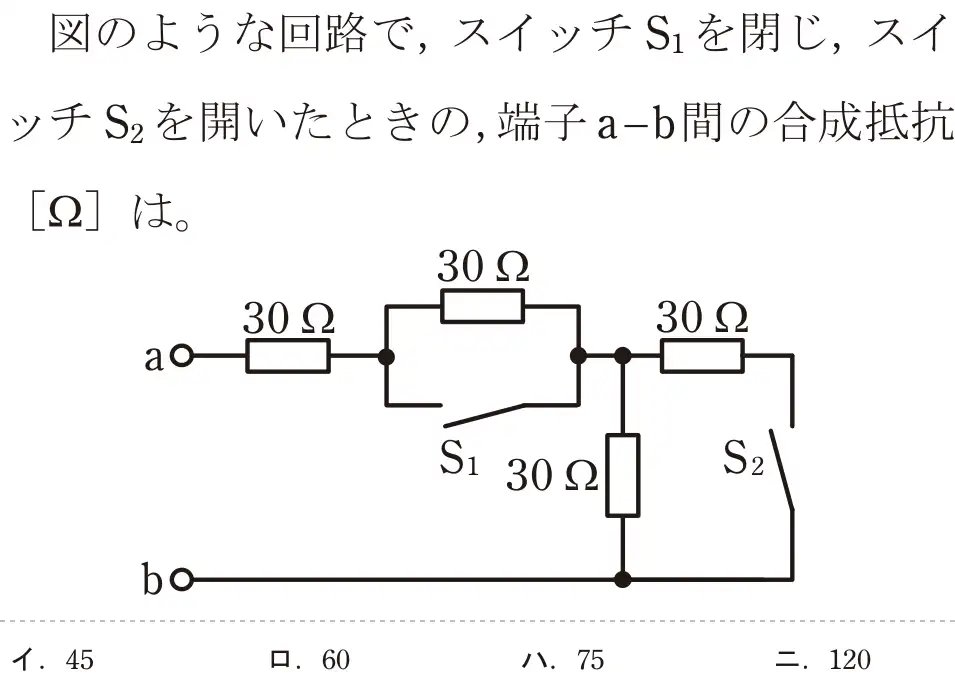

令和7年度上期 問1
出典：令和7年度上期第二種電気工事士試験 問1
正解は ロ
【計算】S1を閉じると、上の30ΩはS1の導線で短絡されて0Ω。S2が開いているので右の30Ωには電流が流れない。残るのは左の30Ωと縦の30Ωの直列で、30 + 30 = 60Ω。
- イ 45Ωは並列が残っていると考えた値。
- ロ 正しい。左の30Ω+縦の30Ω = 60Ω。
- ハ 75Ωは計算の誤り。
- ニ 120Ωは4本すべてを直列にした値。
覚え方 閉じたスイッチと並列の抵抗は短絡(0Ω)。開いたスイッチの先は電流が流れない。
