令和7年度下期 問1

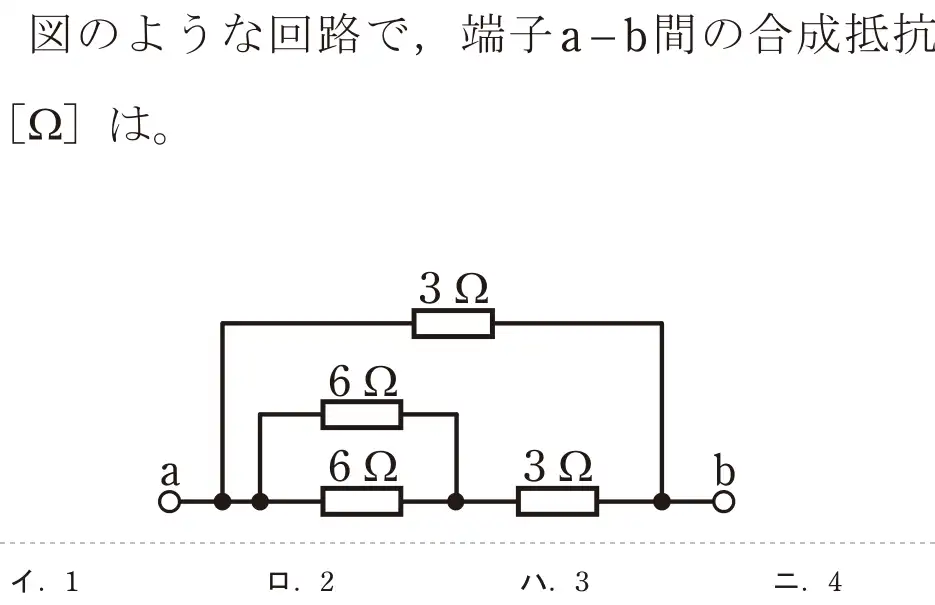

![令和7年度下期 第二種電気工事士 学科試験 問1:図のような回路で,端子a-b間の合成抵抗[Q2]は。](/q/r7b_01.webp)
出典：令和7年度下期第二種電気工事士試験 問1
正解は ロ
【計算】①6Ωと6Ωの並列 = 6×6÷(6+6) = 3Ω。②それと3Ωの直列 = 3+3 = 6Ω。③この6Ωと上の3Ωが並列 = 6×3÷(6+3) = 18÷9 = 2Ω。
- イ 1Ωは並列の計算を重ねすぎた値。
- ロ 正しい。(6∥6)+3 = 6Ω、それと3Ωの並列で2Ω。
- ハ 3Ωは6∥6だけ、または一部だけを計算した値。
- ニ 4Ωは最後の並列を計算していない値。
覚え方 合成抵抗は内側(小さいまとまり)から順に。並列2本は和分の積。
