令和6年度上期 問1

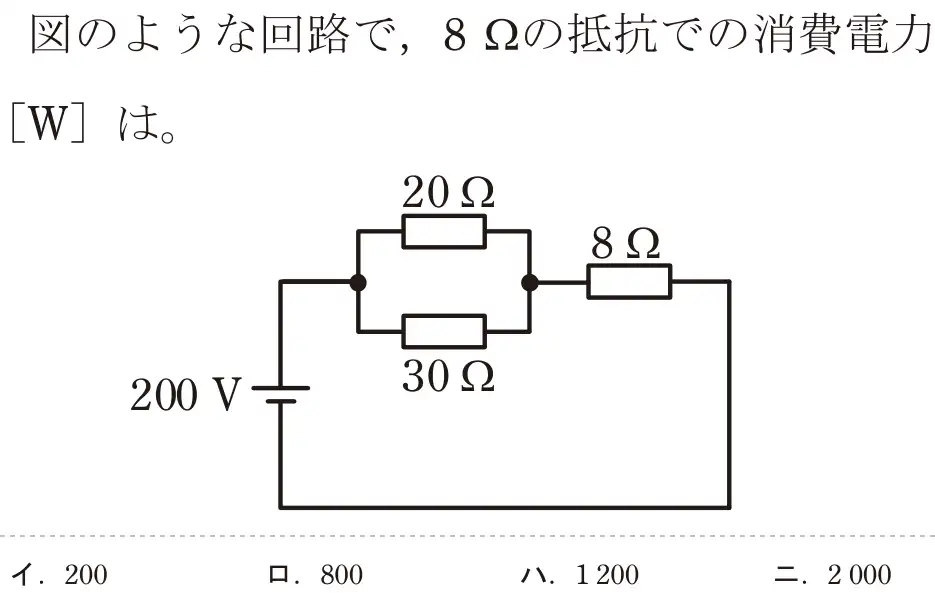

![令和6年度上期 第二種電気工事士 学科試験 問1:図のような回路で,892の抵抗での消費電力[W]は。](/q/r6a_01.webp)
出典：令和6年度上期第二種電気工事士試験 問1
正解は ロ
【計算】20Ωと30Ωの並列 = 20×30÷(20+30) = 12Ω。全体 = 12 + 8 = 20Ω。電流 I = 200 ÷ 20 = 10A。8Ωの消費電力 = I²R = 10² × 8 = 800W。
- イ 200Wは計算の誤り。
- ロ 正しい。10² × 8 = 800W。
- ハ 1200Wは並列部分(12Ω)の電力。
- ニ 2000Wは回路全体の電力(200V×10A)。
覚え方 まず合成抵抗 → 電流 → 求める抵抗の I²R。
