令和8年度上期 問1

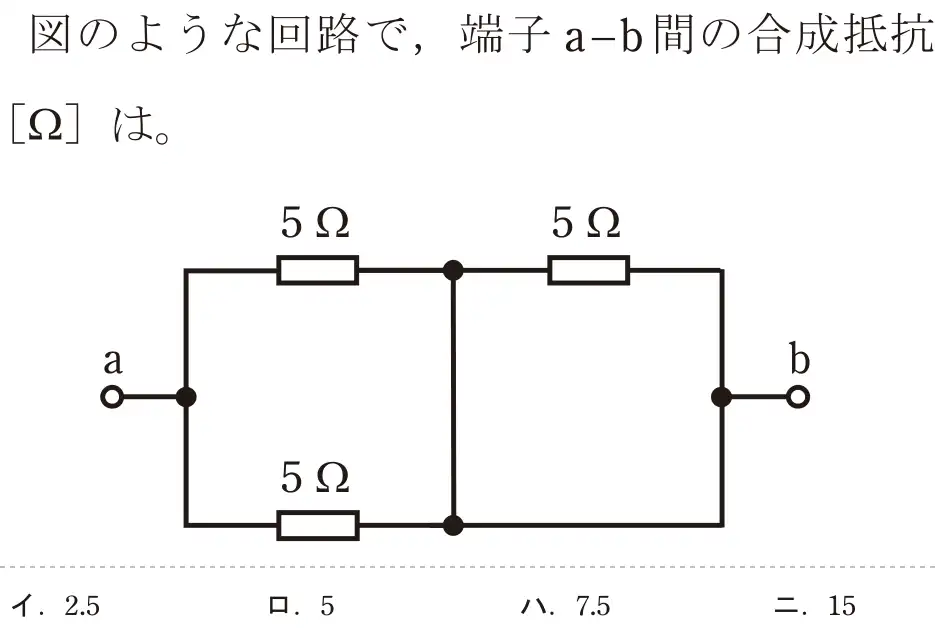

![令和8年度上期 第二種電気工事士 学科試験 問1:図のような回路で、端子a-b間の合成抵抗[Ω]は。](/q/r8a_01.webp)
出典：令和8年度上期第二種電気工事士試験 問1
正解は イ
【計算】右側の5Ωは、下側の太い導線(抵抗0)と並列になっているので短絡され、電流は流れない。残るのは左側の上下2本の5Ωの並列だけ。合成抵抗 = 5×5÷(5+5) = 25÷10 = 2.5Ω。
- イ 左の5Ω2本の並列で2.5Ω。右の5Ωは導線で短絡されて無効。
- ロ 5Ωは左の2本を直列とみたか、短絡された右の5Ωだけを数えた値。
- ハ 2.5Ω+5Ωと、短絡されている右の5Ωまで足してしまった値。
- ニ 3本とも直列とみた値。並列と短絡を見落としている。
覚え方 抵抗と並列に「導線だけ」の道があれば、その抵抗は短絡されて0とみなす。まず短絡を探す。
