令和6年度下期 問1

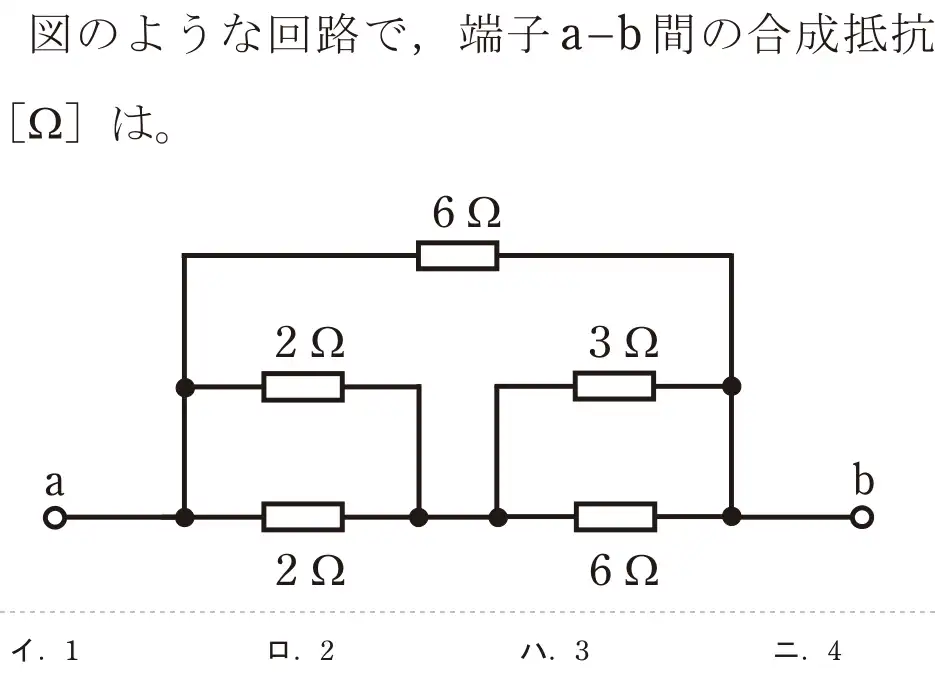

![令和6年度下期 第二種電気工事士 学科試験 問1:図のような回路で,端子a-b間の合成抵抗[Ω]は。](/q/r6b_01.webp)
出典：令和6年度下期第二種電気工事士試験 問1
正解は ロ
【計算】①左の2Ωと2Ωの並列 = 1Ω。②右の3Ωと6Ωの並列 = 3×6÷(3+6) = 2Ω。③①と②の直列 = 1 + 2 = 3Ω。④これと上の6Ωの並列 = 3×6÷(3+6) = 2Ω。
- イ 1Ωは左の並列だけの値。
- ロ 正しい。(2∥2)+(3∥6) = 3Ω、それと6Ωの並列で2Ω。
- ハ 3Ωは上の6Ωとの並列を忘れた値。
- ニ 4Ωは計算の誤り。
覚え方 内側の並列 → 直列 → 外側の並列、の順に。
