令和5年度下期（午前） 問1

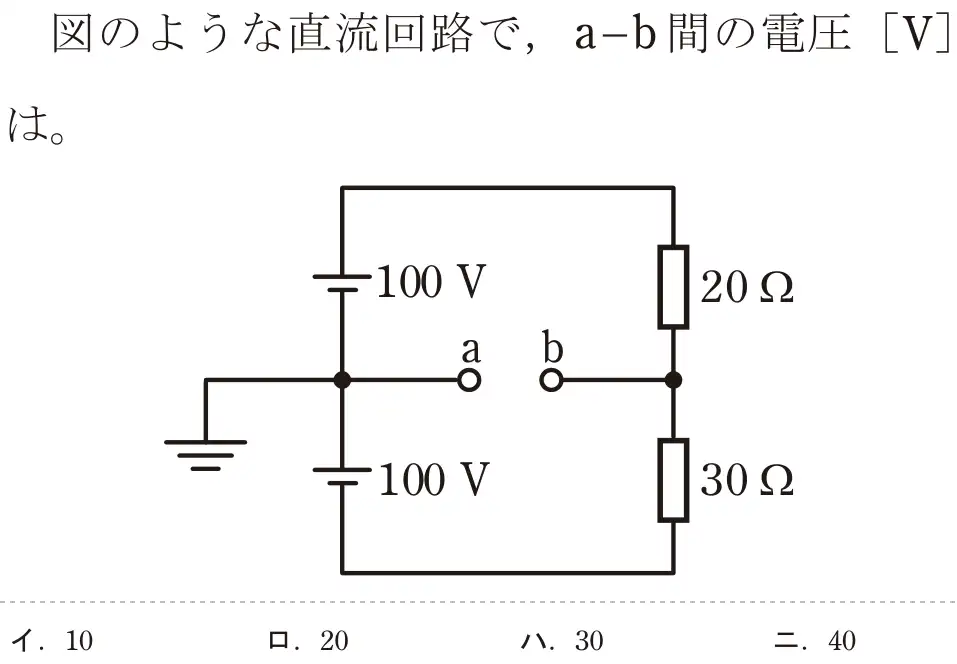

![令和5年度下期（午前） 第二種電気工事士 学科試験 問1:図のような直流回路で,a-b間の電圧[V]は。](/q/r5b_am_01.webp)
出典：令和5年度下期第二種電気工事士試験（午前） 問1
正解は ロ
【計算】右側は20Ωと30Ωの直列に、上下の電池の合計200Vがかかる。電流 I = 200 ÷ (20+30) = 4A。接地点(a)を0Vとすると、上の端は+100V。b点の電位 = 100 − 4 × 20 = 20V。a-b間の電圧は20V。
- イ 10Vは計算の誤り。
- ロ 正しい。b点は+20V、a点は0Vなので20V。
- ハ 30Vは計算の誤り。
- ニ 40Vは計算の誤り。
覚え方 基準点(接地)を0Vにして、電位を順に計算する。
