令和7年度下期 問40

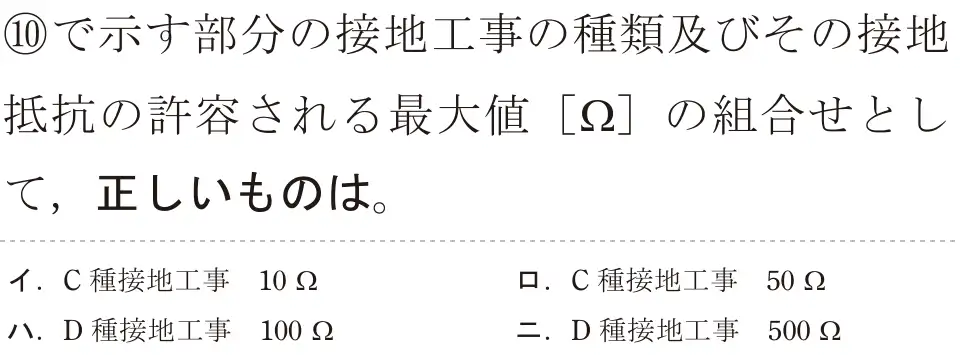

![令和7年度下期 第二種電気工事士 学科試験 問40:⑩で示す部分の接地工事の種類及びその接地抵抗の許容される最大値[Ω]の組合せとして、正しいものは。](/q/r7b_40.webp)
出典：令和7年度下期第二種電気工事士試験 問40
図をタップすると大きく開きます正解は ニ
⑩は分電盤(使用電圧300V以下)の接地なのでD種接地工事。D種は原則100Ω以下だが、分電盤の主幹に動作時間0.1秒の漏電遮断器(BE)があるので、0.5秒以内に遮断できるとして500Ω以下でよい。
- イ 誤り。C種は300Vを超える低圧の場合。
- ロ 誤り。C種ではない。
- ハ 誤り。漏電遮断器があるので最大は100Ωではなく500Ω。
- ニ 正しい。D種で、0.5秒以内に遮断する装置があるので500Ω。
覚え方 D種100Ω → 0.5秒以内の漏電遮断器ありで500Ω。
