令和7年度下期 問42
出典：令和7年度下期第二種電気工事士試験 問42
図をタップすると大きく開きます正解は ロ

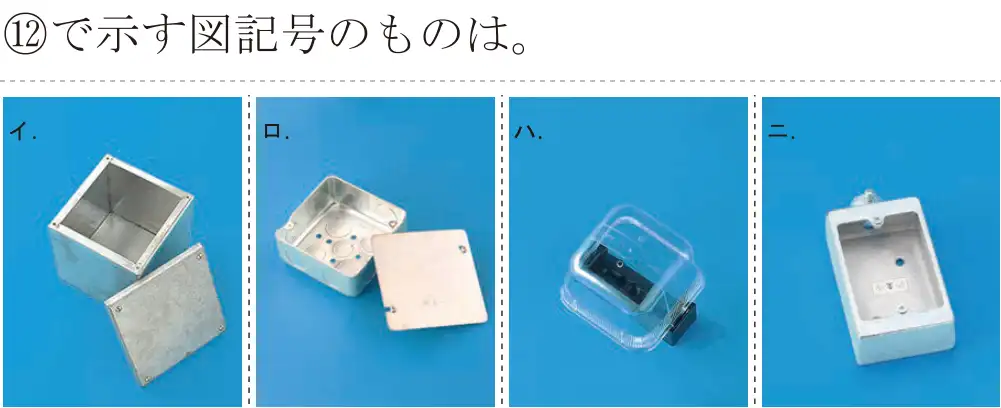

⑫の図記号はジョイントボックス。写真では、ケーブルをまとめて接続する金属製の四角いボックス(ロ)を選ぶ。
- イ 誤り。大型の箱はプルボックス。
- ロ 正しい。ジョイントボックスとして使う四角いボックス。
- ハ 誤り。樹脂製の埋込ボックス。
- ニ 誤り。金属製のスイッチボックス。
覚え方 図記号を名称に置き換えてから写真を探す。
図をタップすると大きく開きます
出典：令和7年度下期第二種電気工事士試験 問42
図をタップすると大きく開きます⑫の図記号はジョイントボックス。写真では、ケーブルをまとめて接続する金属製の四角いボックス(ロ)を選ぶ。
覚え方 図記号を名称に置き換えてから写真を探す。
