令和7年度上期 問48

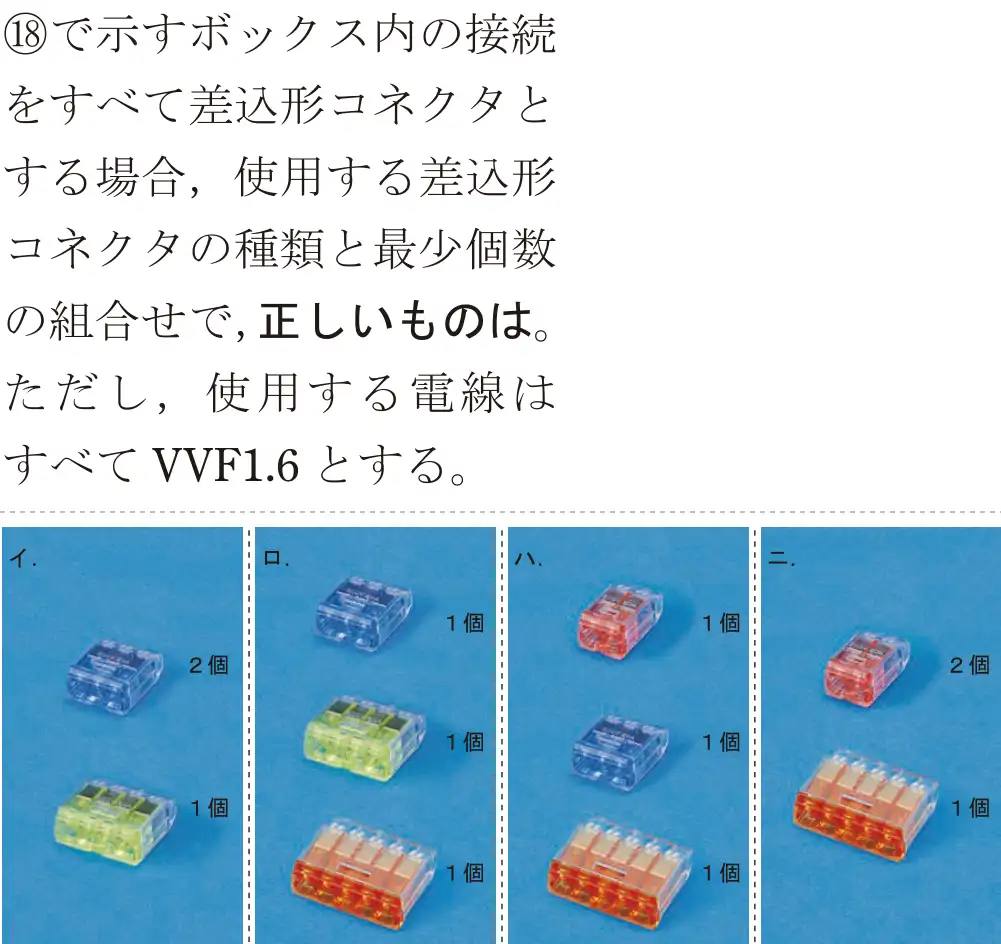

出典：令和7年度上期第二種電気工事士試験 問48
図をタップすると大きく開きます正解は ロ
⑱のボックスを複線図で描き、接続ごとに差し込む本数を数えて、本数に合った差込形コネクタを選ぶと、ロの組合せになる。
- イ 誤り。本数の多い接続に使うコネクタが足りない。
- ロ 正しい。接続ごとの本数に合った3種類各1個。
- ハ 誤り。本数が合わないコネクタが含まれる。
- ニ 誤り。組合せが合わない。
覚え方 差込形コネクタは「何本差すか」で選ぶ。
図をタップすると大きく開きます
