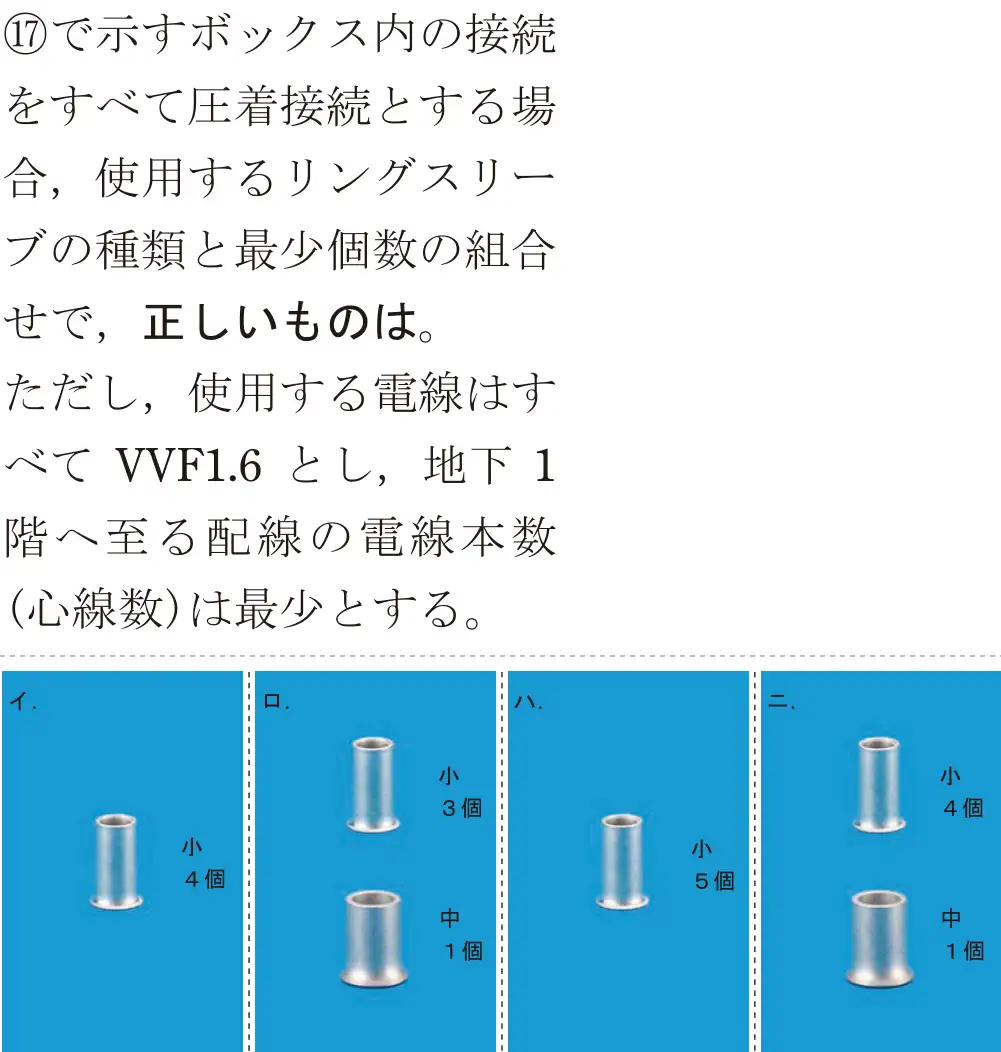

令和7年度上期 問47
出典：令和7年度上期第二種電気工事士試験 問47
図をタップすると大きく開きます正解は ハ
⑰のボックスを複線図で描くと、小スリーブで足りる接続が5箇所(5本以上の接続はない)。
- イ 誤り。4個では1箇所足りない。
- ロ 誤り。中スリーブが必要な接続はない。
- ハ 正しい。小スリーブ5個。
- ニ 誤り。中スリーブは不要。
覚え方 接続箇所の数 = スリーブの個数。
