令和7年度上期 問49
出典：令和7年度上期第二種電気工事士試験 問49

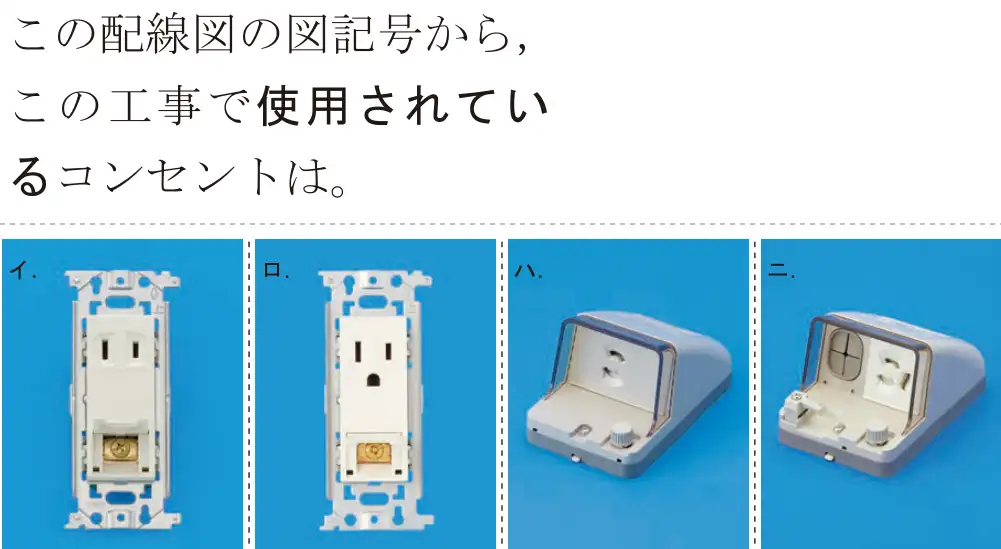

図をタップすると大きく開きます正解は ロ

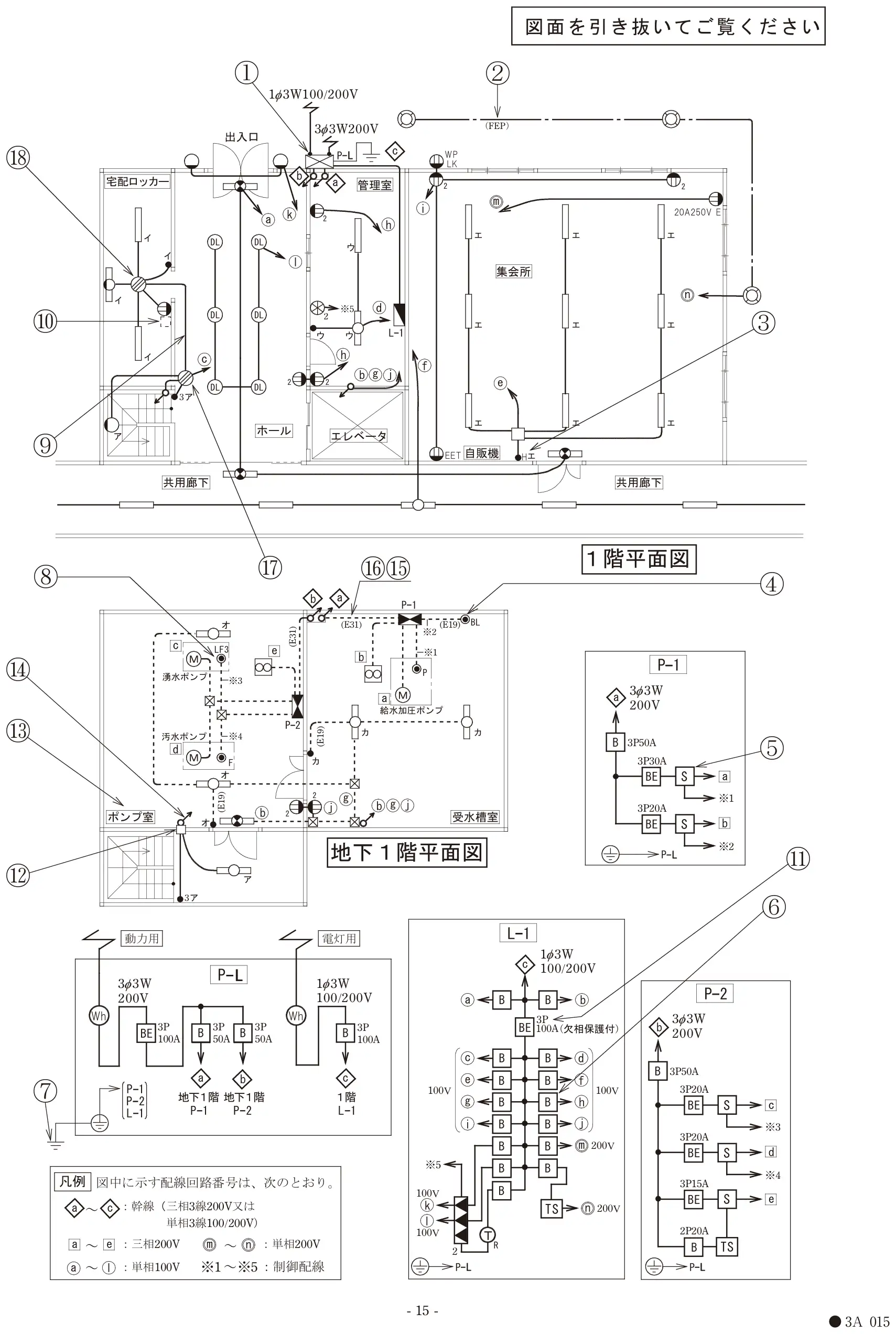

この配線図には自販機用の「EET」(接地極付接地端子付コンセント)がある。ロはこの形。
- イ 誤り。接地端子付(ET)だけのコンセント。
- ロ 正しい。接地極付接地端子付(EET)。
- ハ 誤り。防雨形だが図の抜け止め形(LK)と合わない。
- ニ 誤り。図の記号と形が合わない。
覚え方 EET = 接地極(丸い穴)+接地端子(ねじ)の両方。
図をタップすると大きく開きます
