令和7年度上期 問43
出典：令和7年度上期第二種電気工事士試験 問43

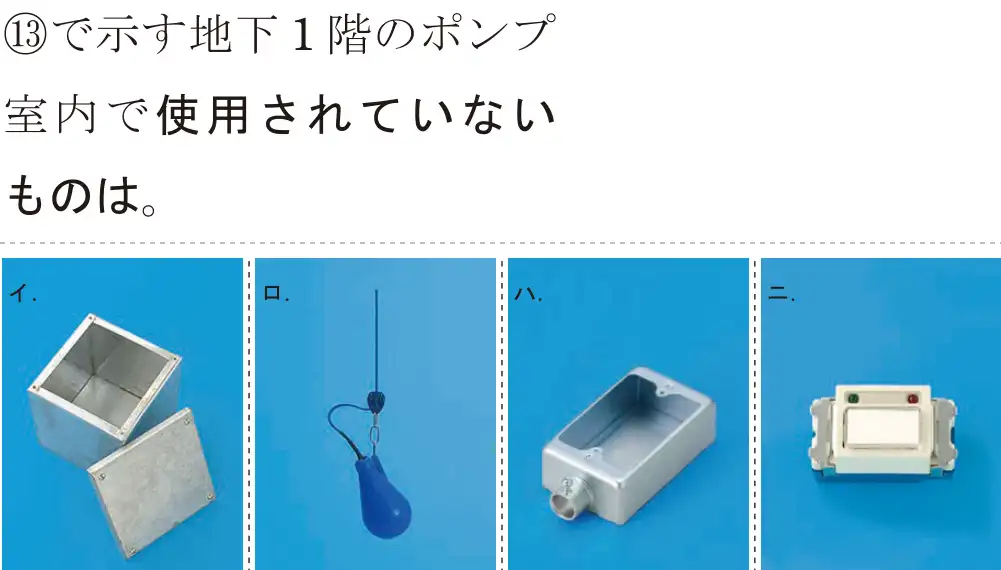

図をタップすると大きく開きます正解は ニ
地下1階ポンプ室には、プルボックス、フロートスイッチ、金属製のボックスなどが使われているが、写真ニの表示灯付きスイッチの記号はない。
- イ 使われている。プルボックス(金属製の大型箱)。
- ロ 使われている。フロートスイッチ(汚水ポンプの水位検出)。
- ハ 使われている。金属管工事用のボックス。
- ニ 使われていない(正解)。表示灯付きスイッチはポンプ室にない。
覚え方 ポンプ室の機器を図記号で一つずつ確認する。
