令和7年度上期 問41
出典：令和7年度上期第二種電気工事士試験 問41

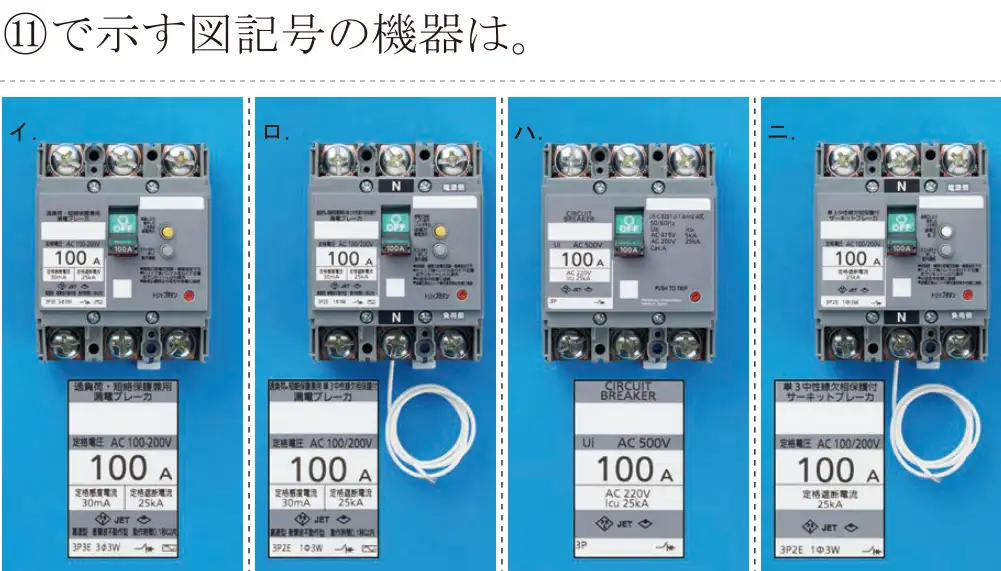

図をタップすると大きく開きます正解は ロ
⑪は分電盤L-1の主幹で、単相3線式100/200V用の「BE 3P 100A(欠相保護付)」。中性線欠相保護付の漏電遮断器(3P2E、1φ3W用)を選ぶ。
- イ 誤り。3P3E・3φ3W用の漏電遮断器。単相3線式用ではない。
- ロ 正しい。中性線欠相保護付の漏電遮断器(1φ3W用)。
- ハ 誤り。漏電遮断機能のない配線用遮断器。
- ニ 誤り。中性線欠相保護付だが漏電遮断機能がない配線用遮断器。
覚え方 BE=漏電遮断器。単相3線式の主幹は「中性線欠相保護付」。
