令和6年度下期 問42

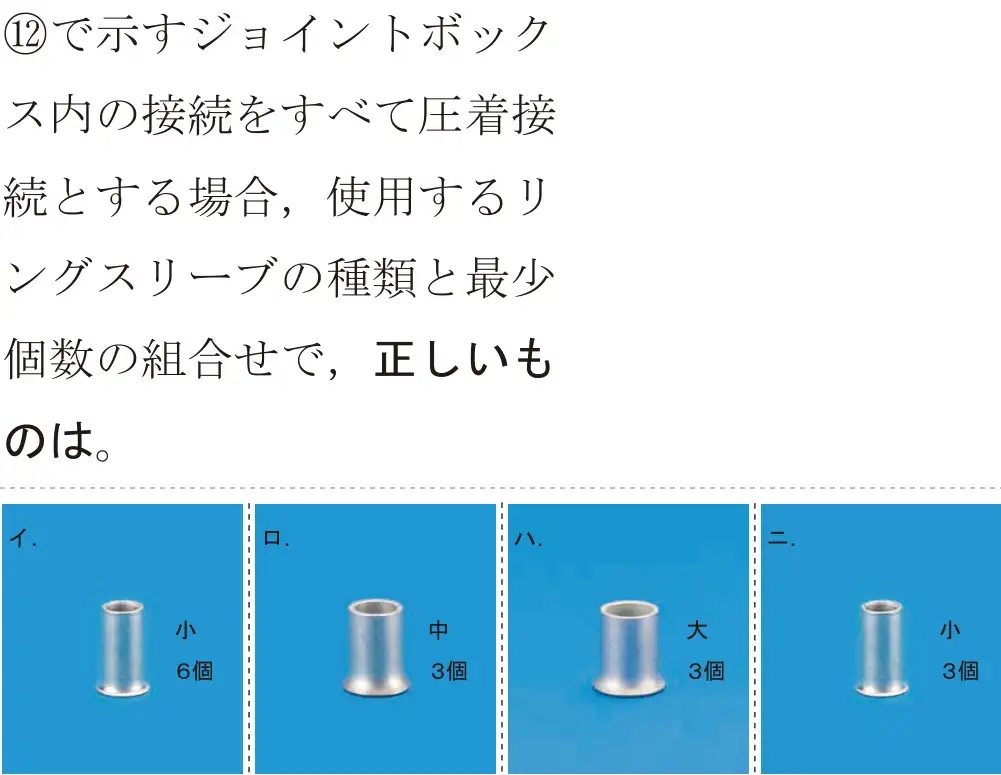

出典：令和6年度下期第二種電気工事士試験 問42
図をタップすると大きく開きます正解は ハ
⑫のボックスではCV5.5-3C(三相)のケーブル3本が接続され、各相とも5.5mm²の電線3本をつなぐ。5.5mm²×3本はリングスリーブの大スリーブを使い、3相分で3個。
- イ 誤り。5.5mm²は小スリーブでは接続できない。
- ロ 誤り。5.5mm²×3本は中スリーブでは足りない。
- ハ 正しい。大スリーブ3個。
- ニ 誤り。小スリーブでは接続できない。
覚え方 太い電線(5.5mm²)を3本以上つなぐ → 大スリーブ。
