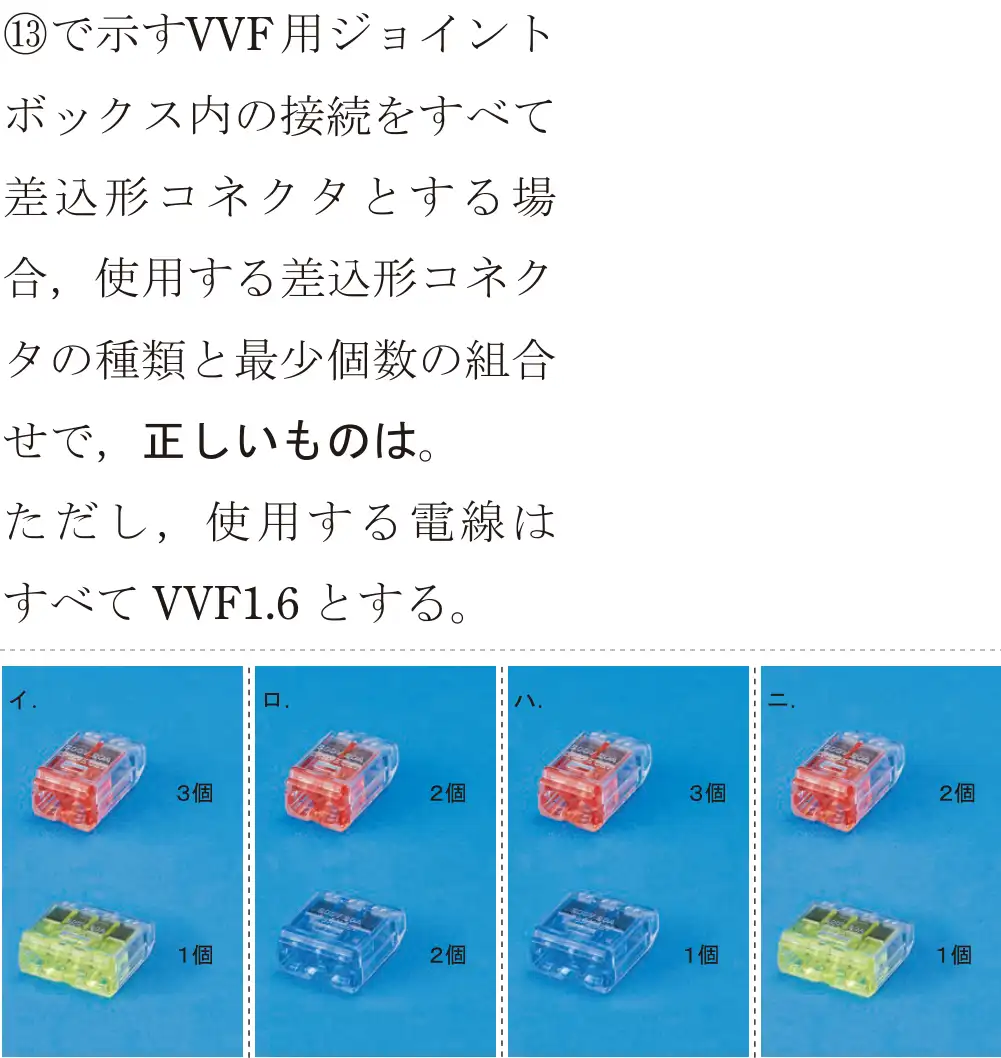

令和6年度下期 問43
出典：令和6年度下期第二種電気工事士試験 問43
図をタップすると大きく開きます正解は イ
⑬は2階事務室のVVF用ボックス。電源ⓒ、蛍光灯イの列、蛍光灯ロの列、①のケーブル(スイッチ イ・ロ・ハと、1階の階段灯ハへ行く白)がつながる。複線図を描くと、白は4本(電源・イ・ロ・①)、黒は2本、返り線イ・ロは2本ずつ。2本用3個と4本用1個。
- イ 正しい。2本用3個、4本用1個。
- ロ 誤り。2本用は3個必要で、3本用は使わない。
- ハ 誤り。白の接続は4本なので、3本用では足りない。
- ニ 誤り。2本の接続は3か所ある。
覚え方 差込形コネクタは本数ぴったりを選ぶ。
