令和6年度下期 問41
出典：令和6年度下期第二種電気工事士試験 問41

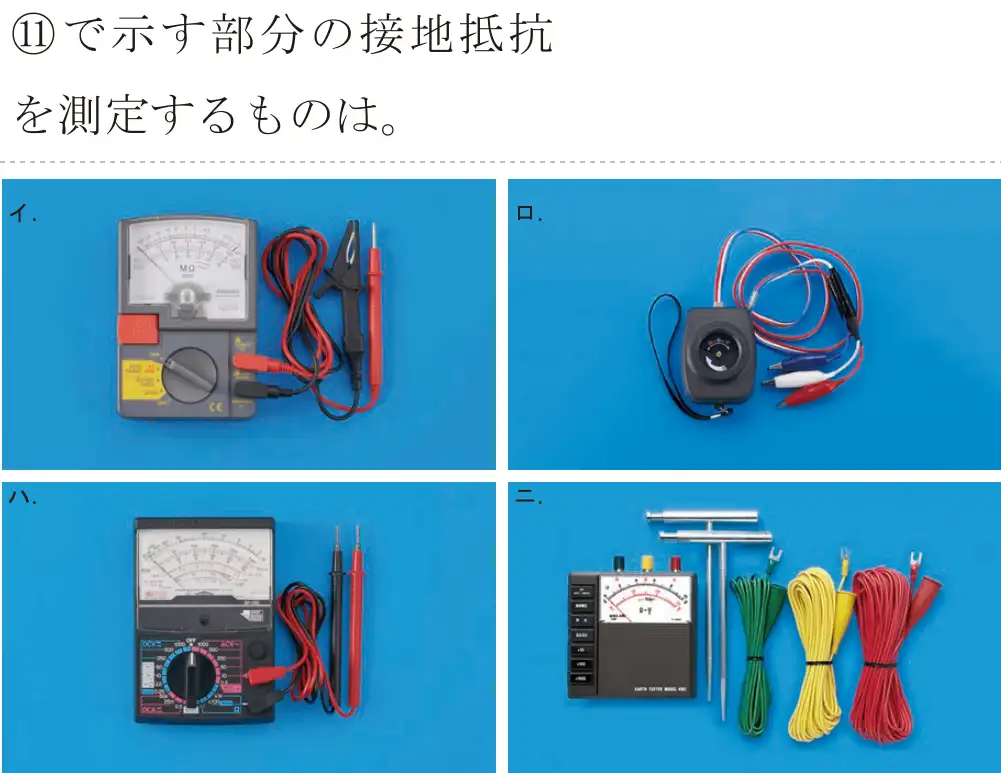

図をタップすると大きく開きます正解は ニ
⑪は接地(アース)の部分。接地抵抗は接地抵抗計(アーステスタ)で測る。補助接地棒2本と3色のリード線が付属しているのが目印。
- イ 誤り。絶縁抵抗計(MΩ表示)。
- ロ 誤り。検相器。
- ハ 誤り。回路計(テスタ)。
- ニ 正しい。接地抵抗計(補助接地棒付き)。
覚え方 補助接地棒+3本のリード線 = 接地抵抗計。
