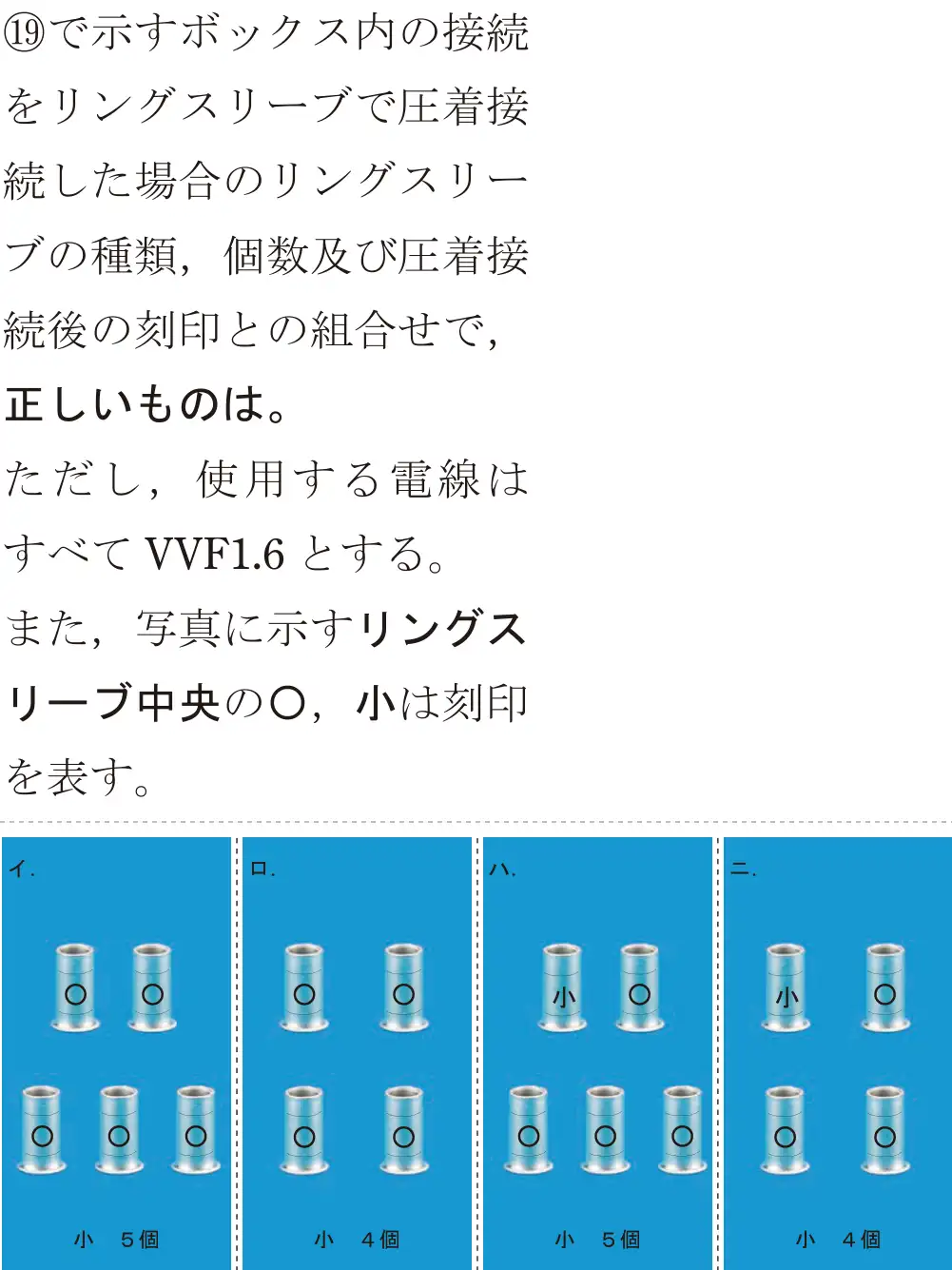

令和6年度上期 問49
出典：令和6年度上期第二種電気工事士試験 問49
図をタップすると大きく開きます正解は イ
⑲のボックスを複線図で描くと、1.6mm×2本の接続が5箇所。すべて小スリーブ・刻印○。
- イ 正しい。小スリーブ5個、すべて○。
- ロ 誤り。接続は5箇所。
- ハ 誤り。3本以上の接続はないので「小」の刻印はない。
- ニ 誤り。個数も刻印も合わない。
覚え方 1.6mm×2本 → 小スリーブ・刻印○。
