令和6年度上期 問50
出典：令和6年度上期第二種電気工事士試験 問50

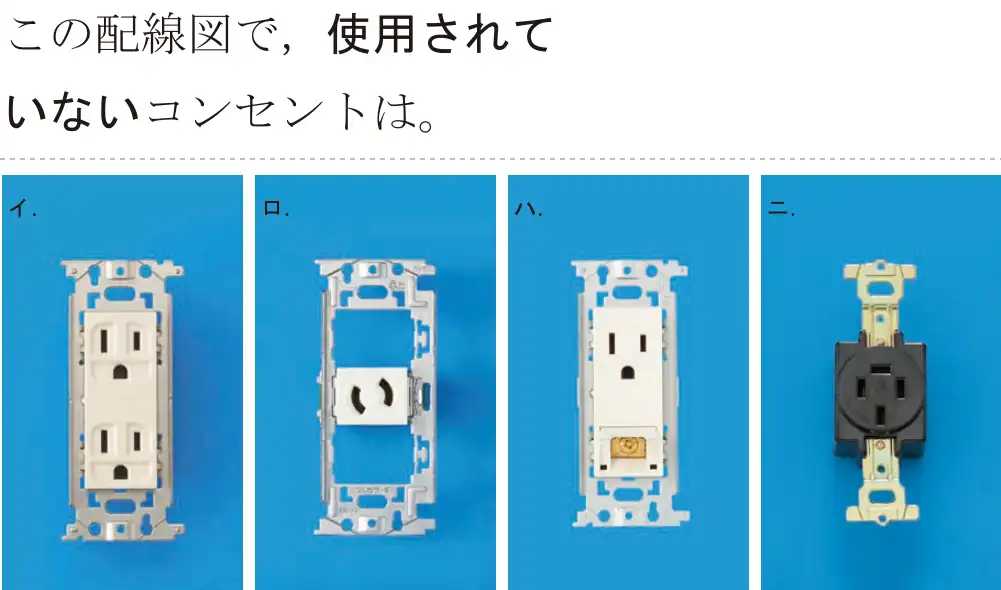

図をタップすると大きく開きます正解は ニ
この配線図には、2口の接地極付(2E)、接地極付接地端子付(EET)、抜け止め形(LK)、20A接地極付(E20A)のコンセントなどがある。ニの三相200V用(接地極付)コンセントはない。
- イ 使われている。2口の接地極付コンセント(2E)。
- ロ 使われている。抜け止め形コンセント(LK)。
- ハ 使われている。接地極付接地端子付コンセント(EET)。
- ニ 使われていない(正解)。三相200V用のコンセントは図にない。
覚え方 傍記(2E・EET・LK・E20Aなど)と写真を照らし合わせる。
