令和6年度上期 問48

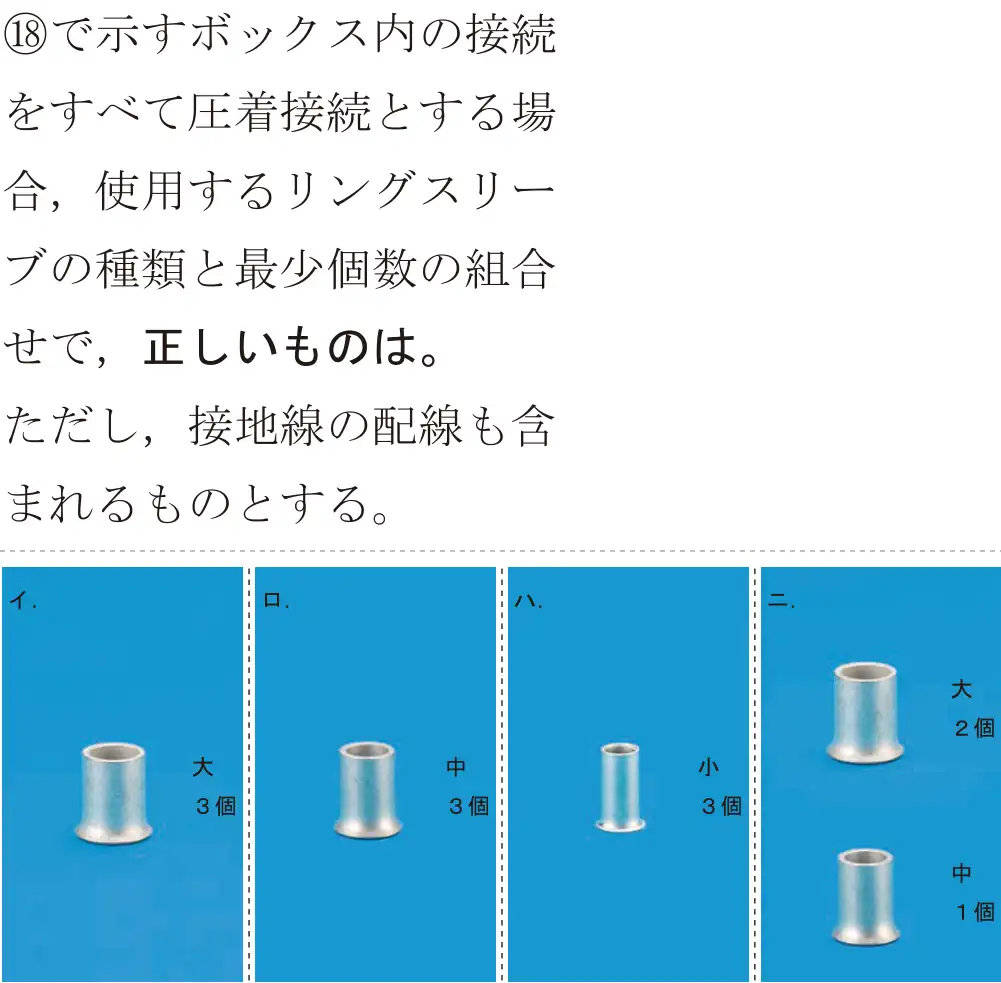

出典：令和6年度上期第二種電気工事士試験 問48
図をタップすると大きく開きます正解は ロ
⑱のボックスにはVVF2.0のケーブルが集まり、接地線も含めて2.0mmの電線を3本ずつつなぐ接続が3箇所ある。2.0mm×3本は中スリーブ。
- イ 誤り。大スリーブは不要。
- ロ 正しい。中スリーブ3個。
- ハ 誤り。2.0mm×3本は小スリーブでは接続できない。
- ニ 誤り。大スリーブは不要。
覚え方 2.0mm:2本は小、3〜4本は中。
