令和6年度上期 問47
出典：令和6年度上期第二種電気工事士試験 問47

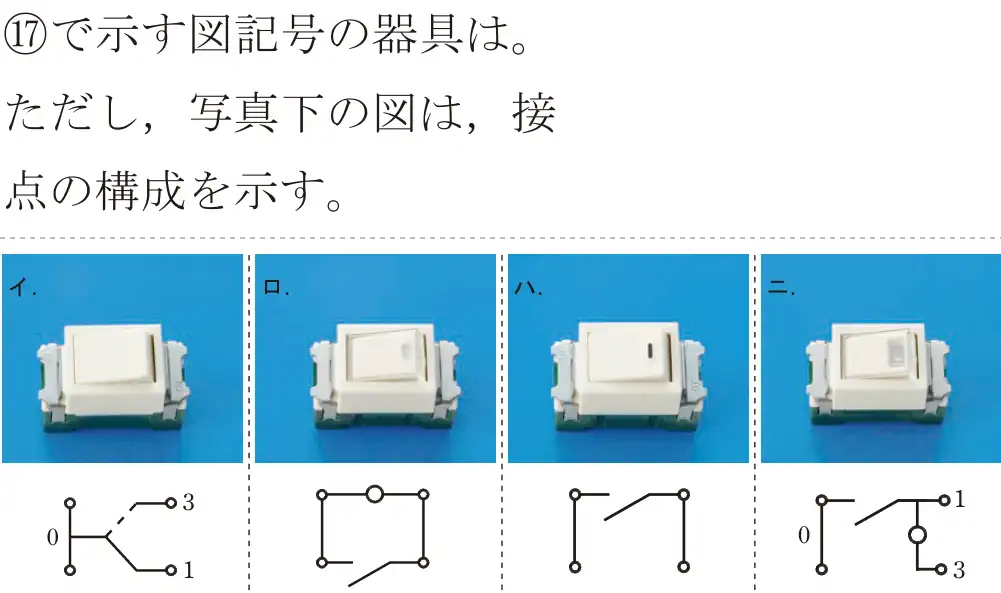

図をタップすると大きく開きます正解は ニ
⑰は手洗場の入口の「●● エオ」のうち、Lの傍記が付いたスイッチ(換気扇オ用)。Lは確認表示灯内蔵スイッチで、スイッチを入れると表示灯が光る。接点図で、表示灯が負荷側と別の端子(接地側)の間につながっているニが該当する。
- イ 誤り。表示灯のない3路スイッチ。
- ロ 誤り。表示灯が接点と並列の、位置表示灯内蔵スイッチ(H)。
- ハ 誤り。2極(両切)スイッチ。
- ニ 正しい。確認表示灯内蔵スイッチ(L)。
覚え方 0・1・3の端子 = 3路。表示灯の有無も確認。
