令和8年度上期 問9

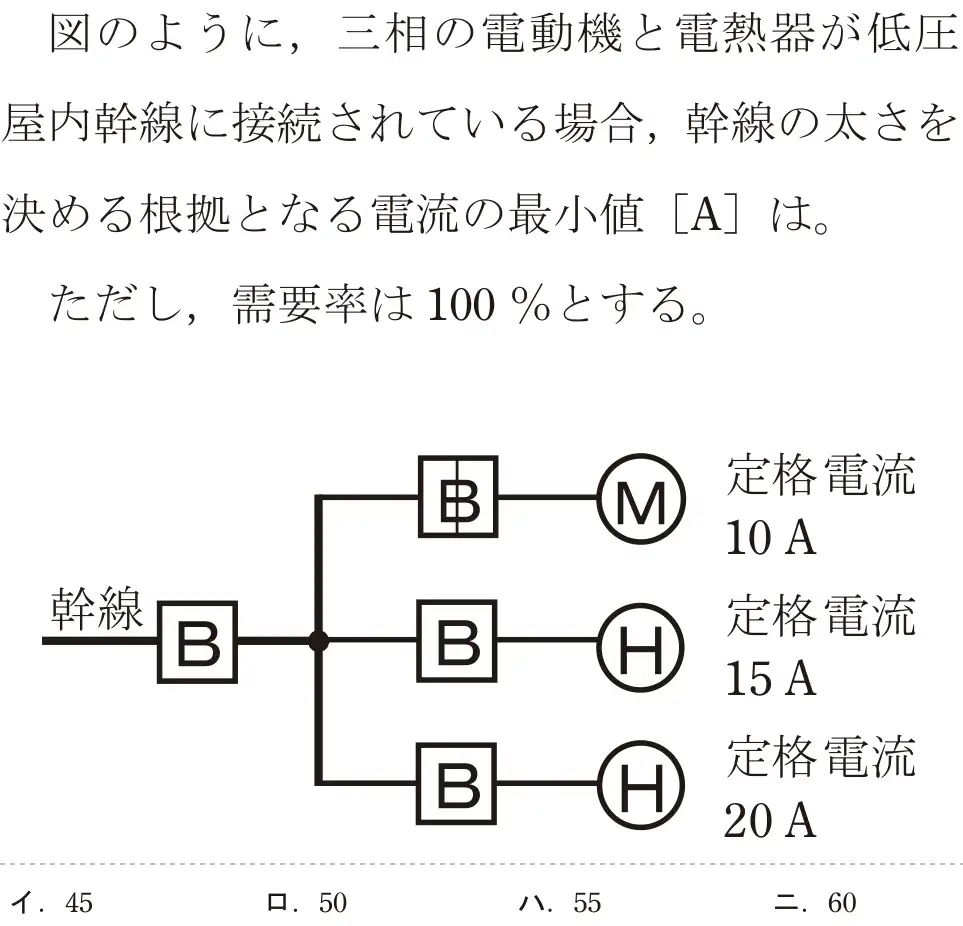

![令和8年度上期 第二種電気工事士 学科試験 問9:※のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合,幹線の太さを決める根拠となる電流の最小値 [A]は。ただし、需要率は100%とする。](/q/r8a_09.webp)
出典：令和8年度上期第二種電気工事士試験 問9
正解は イ
【計算】電動機の合計 IM = 10A、電熱器の合計 IH = 15+20 = 35A。IM ≦ IH なので、幹線の許容電流は単純な合計でよい。10 + 35 = 45A。
- イ 正しい。IM ≦ IH なので IM + IH = 45A。
- ロ 50は電動機を1.25倍して足した値(10×1.25+35=47.5)を切り上げたような値。IM≦IHなので不要。
- ハ 55は計算の誤り。
- ニ 60は数値の取り違え。
覚え方 電動機 ≦ 他の負荷 → そのまま合計。電動機 > 他の負荷 → 電動機を1.25倍(50A超は1.1倍)。
