令和5年度下期（午後） 問9

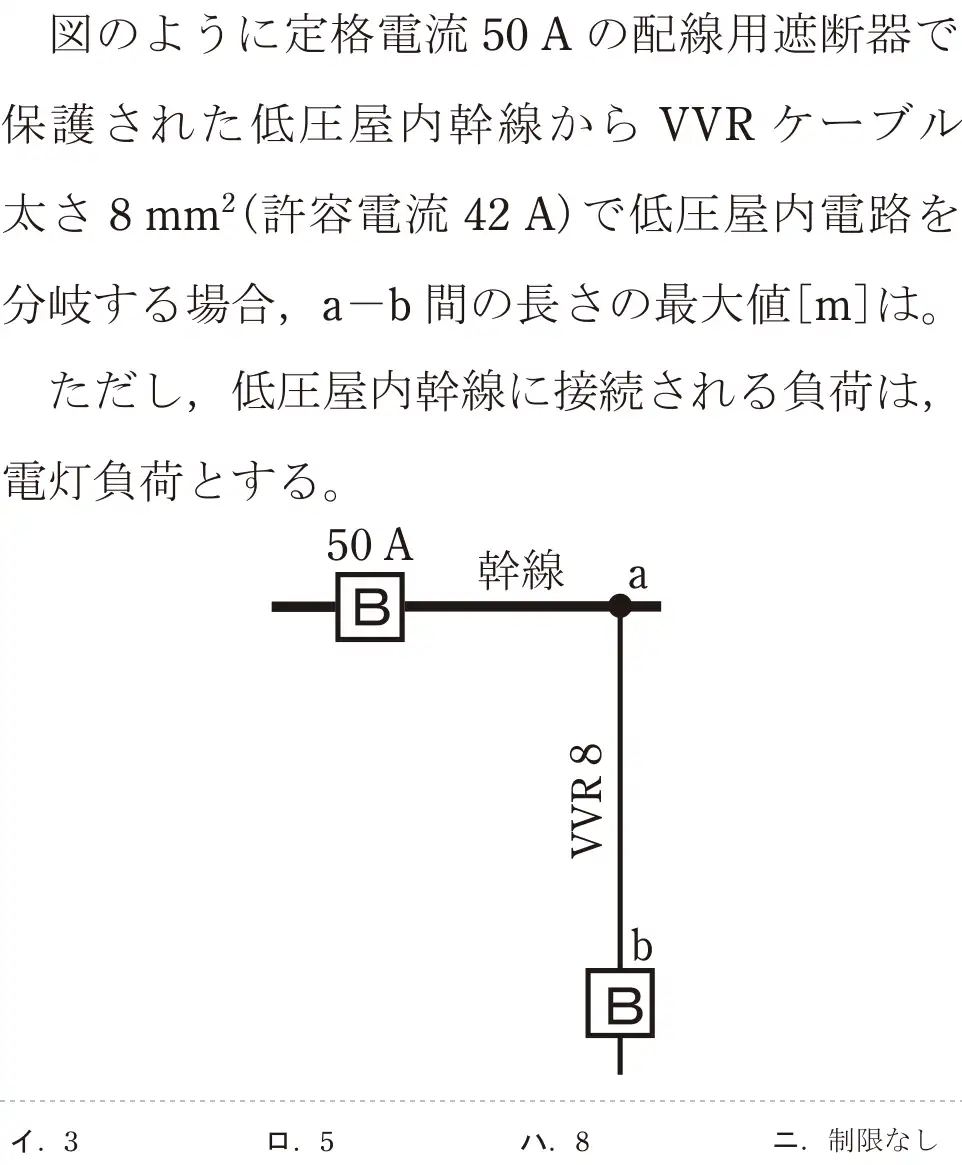

![令和5年度下期（午後） 第二種電気工事士 学科試験 問9:図のように定格電流 50Aの配線用遮断器で保護された低圧屋内幹線から VVR ケーブル太さ8mm²(許容電流 42A)で低圧屋内電路を分岐する場合,aーb間の長さの最大値[m]は。ただし、低圧屋内幹線に接続される負荷は、電灯負荷とする。](/q/r5b_pm_09.webp)
出典：令和5年度下期第二種電気工事士試験（午後） 問9
正解は ニ
分岐する電線の許容電流42Aは、幹線の過電流遮断器50Aの84%で55%以上なので、長さに制限はない。
- イ 誤り。
- ロ 誤り。
- ハ 誤り。8mは35%以上55%未満の場合。
- ニ 正しい。55%以上なので制限なし。
覚え方 55%以上 → 制限なし。
