令和6年度上期 問9

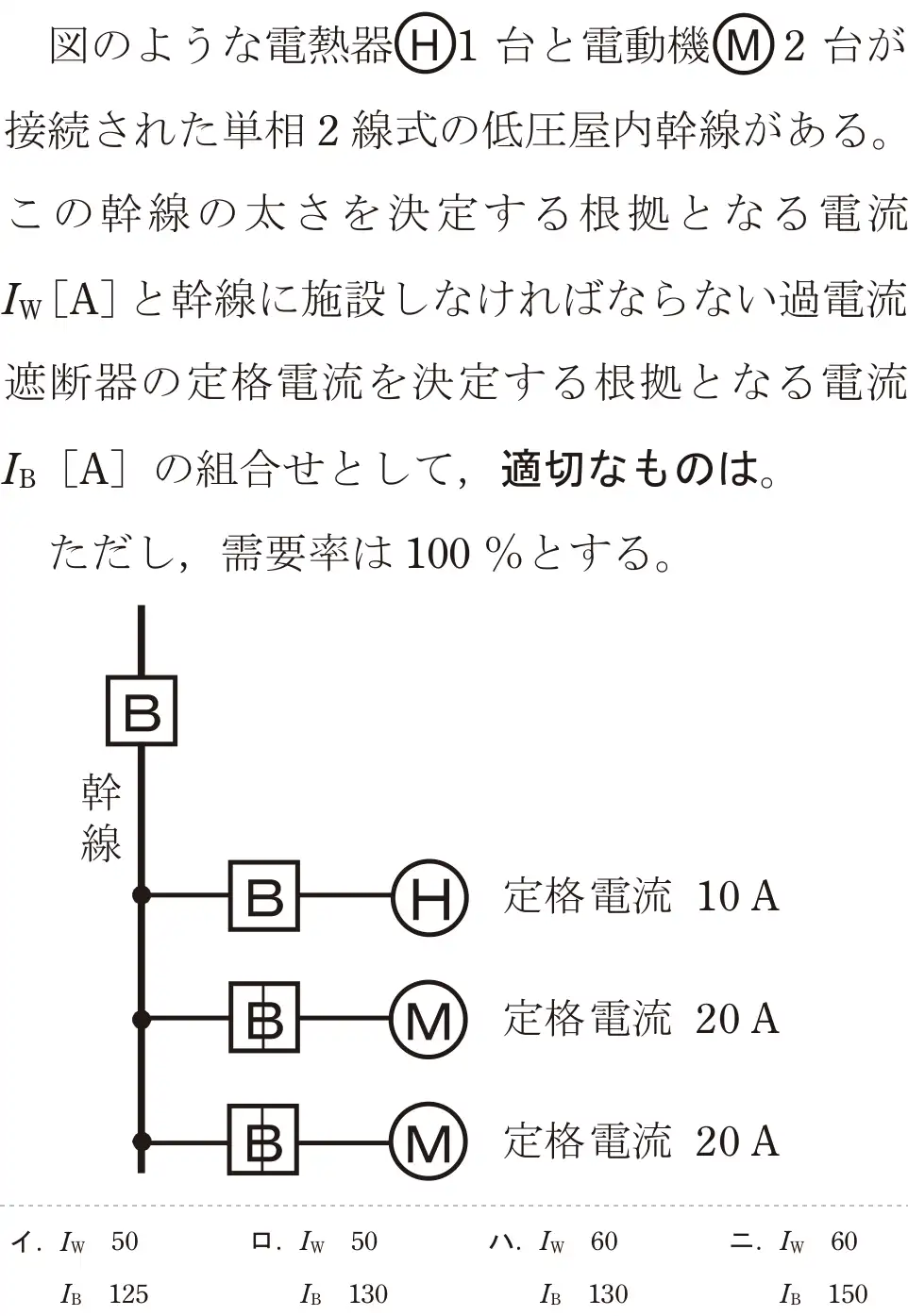

![令和6年度上期 第二種電気工事士 学科試験 問9:図のような電熱器(H)1台と電動機(M) 2 台が接続された単相2線式の低圧屋内幹線がある。この幹線の太さを決定する根拠となる電流Iw [A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流[A]の組合せとして、適切なものは。ただし、需要率は100%とする。](/q/r6a_09.webp)
出典：令和6年度上期第二種電気工事士試験 問9
正解は ハ
【計算】電動機の合計 IM = 20+20 = 40A、電熱器 IH = 10A。IM > IH かつ IM ≦ 50A なので、IW = 1.25 × 40 + 10 = 60A。過電流遮断器の根拠 IB は「3IM + IH = 130A」と「2.5IW = 150A」の小さい方で130A。
- イ 誤り。IWは60A。
- ロ 誤り。IWは1.25倍して60A。
- ハ 正しい。IW=60A、IB=130A。
- ニ 誤り。IBは小さい方の130A。
覚え方 IW = 1.25IM + IH(IM>IH、50A以下)。IB = 3IM+IH と 2.5IW の小さい方。
