令和7年度上期 問9

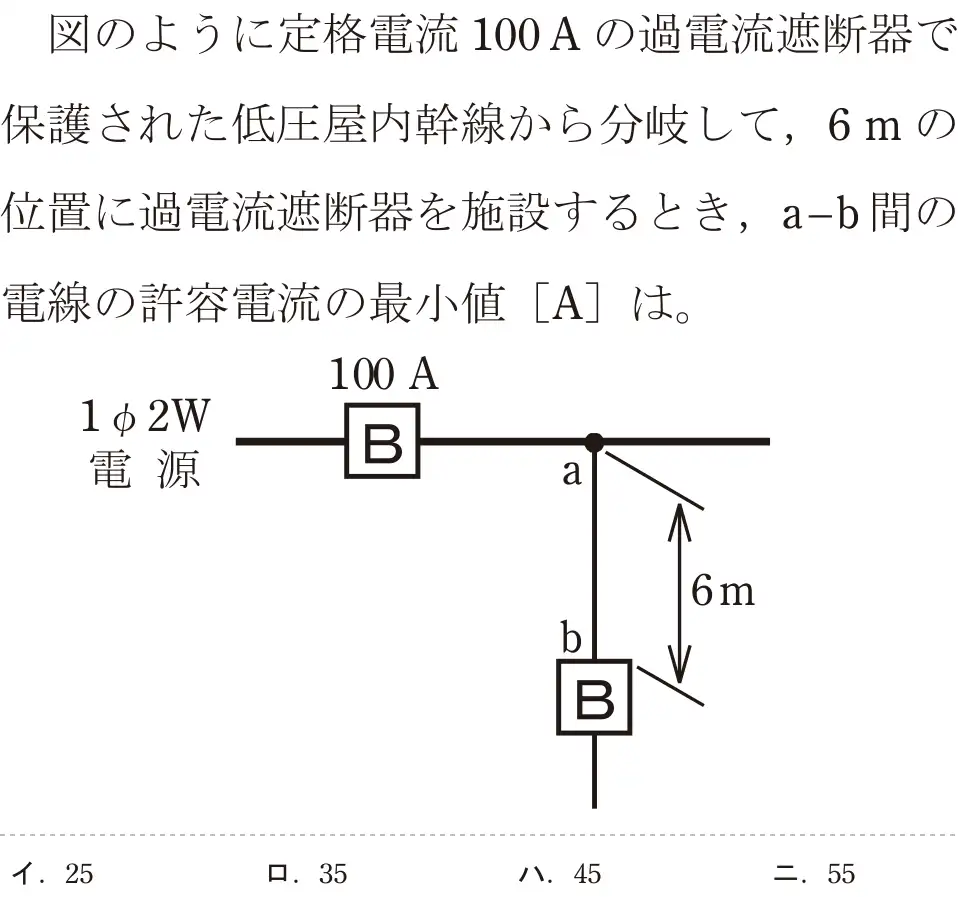

![令和7年度上期 第二種電気工事士 学科試験 問9:図のように定格電流 100Aの過電流断器で保護された低圧屋内幹線から分岐して、6mの位置に過電流遮断器を施設するとき,a-b間の電線の許容電流の最小値 [A]は。](/q/r7a_09.webp)
出典：令和7年度上期第二種電気工事士試験 問9
正解は ロ
【計算】分岐点から過電流遮断器までが3mを超え8m以下なので、分岐する電線の許容電流は幹線の過電流遮断器(100A)の35%以上。100 × 0.35 = 35A。
- イ 25Aでは35%に足りない。
- ロ 正しい。6mは8m以下なので35%、35A。
- ハ 45Aは条件を満たすが最小値ではない。
- ニ 55Aは8mを超える場合(55%)の値。
覚え方 3m以下:制限なし、8m以下:35%、8m超:55%。
出典：令和7年度上期第二種電気工事士試験 問9
【計算】分岐点から過電流遮断器までが3mを超え8m以下なので、分岐する電線の許容電流は幹線の過電流遮断器(100A)の35%以上。100 × 0.35 = 35A。
覚え方 3m以下:制限なし、8m以下:35%、8m超:55%。
