令和5年度下期（午前） 問9

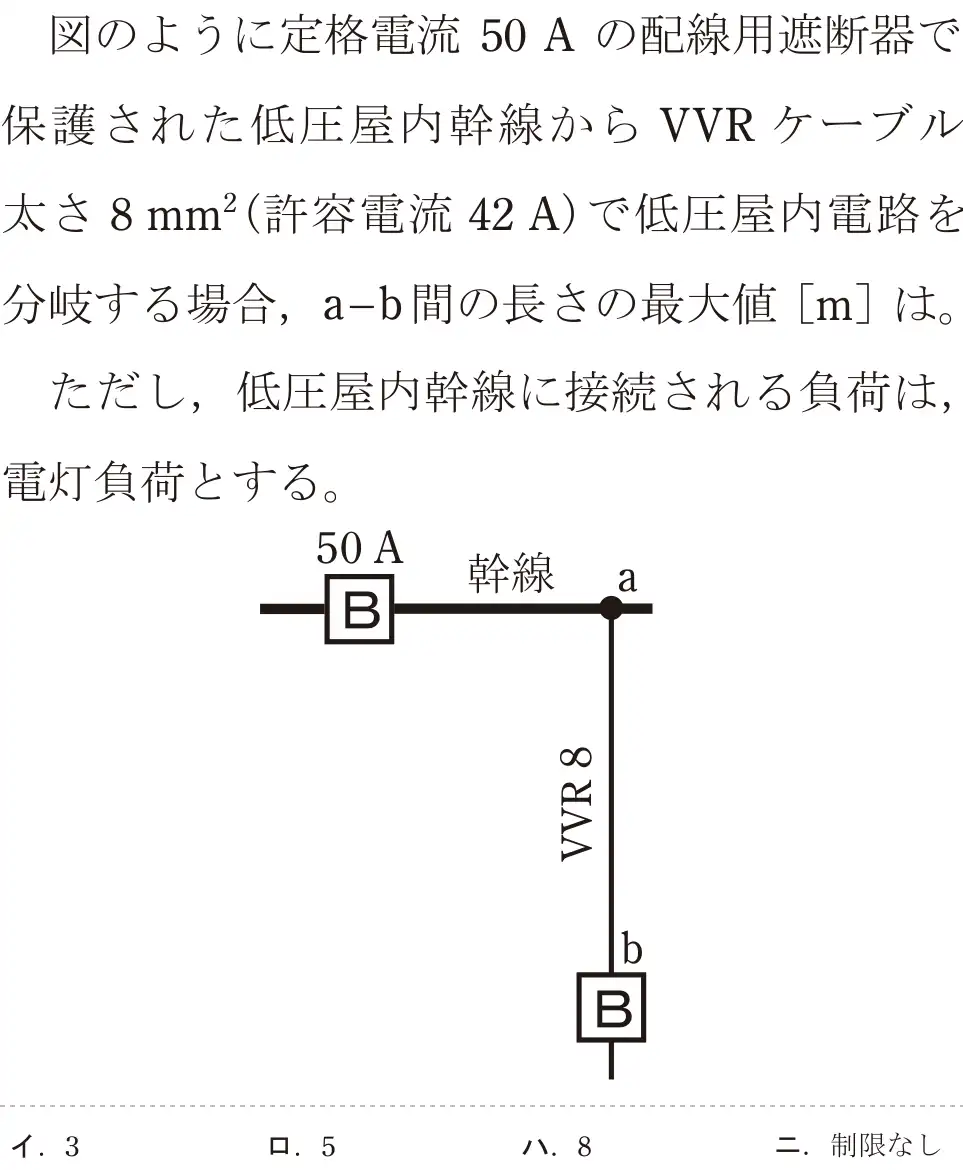

![令和5年度下期（午前） 第二種電気工事士 学科試験 問9:図のように定格電流 50Aの配線用遮断器で保護された低圧屋内幹線からVVR ケーブル太さ8mm²(許容電流 42A)で低圧屋内電路を分岐する場合,a-b間の長さの最大値 [m]は。ただし、低圧屋内幹線に接続される負荷は、電灯負荷とする。](/q/r5b_am_09.webp)
出典：令和5年度下期第二種電気工事士試験（午前） 問9
正解は ニ
分岐する電線の許容電流が、幹線の過電流遮断器の定格電流の55%以上なら、分岐点から過電流遮断器までの長さに制限はない。42 ÷ 50 = 84% なので制限なし。
- イ 誤り。3mは許容電流が35%未満の場合。
- ロ 誤り。5mという基準はない。
- ハ 誤り。8mは35%以上55%未満の場合。
- ニ 正しい。55%以上なので制限なし。
覚え方 許容電流が55%以上なら長さの制限なし。
