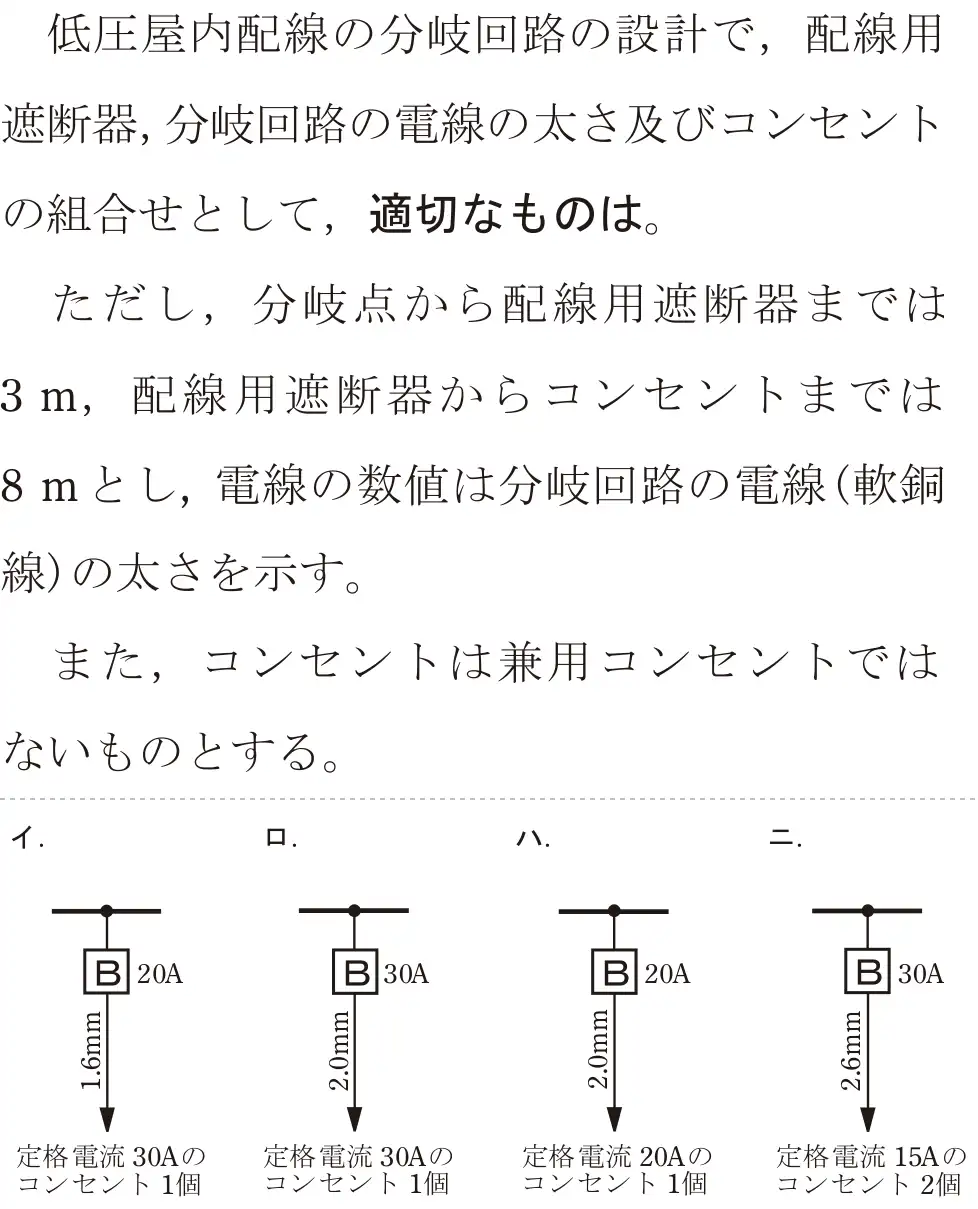

令和8年度上期 問10
出典：令和8年度上期第二種電気工事士試験 問10
正解は ハ
20A配線用遮断器の分岐回路は電線1.6mm以上、コンセント20A以下。30A配線用遮断器の分岐回路は電線2.6mm(5.5mm²)以上、コンセント20A以上30A以下。
- イ 誤り。20Aの回路に30Aのコンセントは付けられない。
- ロ 誤り。30Aの回路は2.6mm以上が必要。2.0mmでは細い。
- ハ 正しい。20Aの回路で2.0mm(1.6mm以上)、20Aコンセント。
- ニ 誤り。30Aの回路のコンセントは20A以上30A以下。15Aは不可。
覚え方 20A回路:1.6mm・コンセント20A以下。30A回路:2.6mm・コンセント20〜30A。
