令和7年度下期 問9

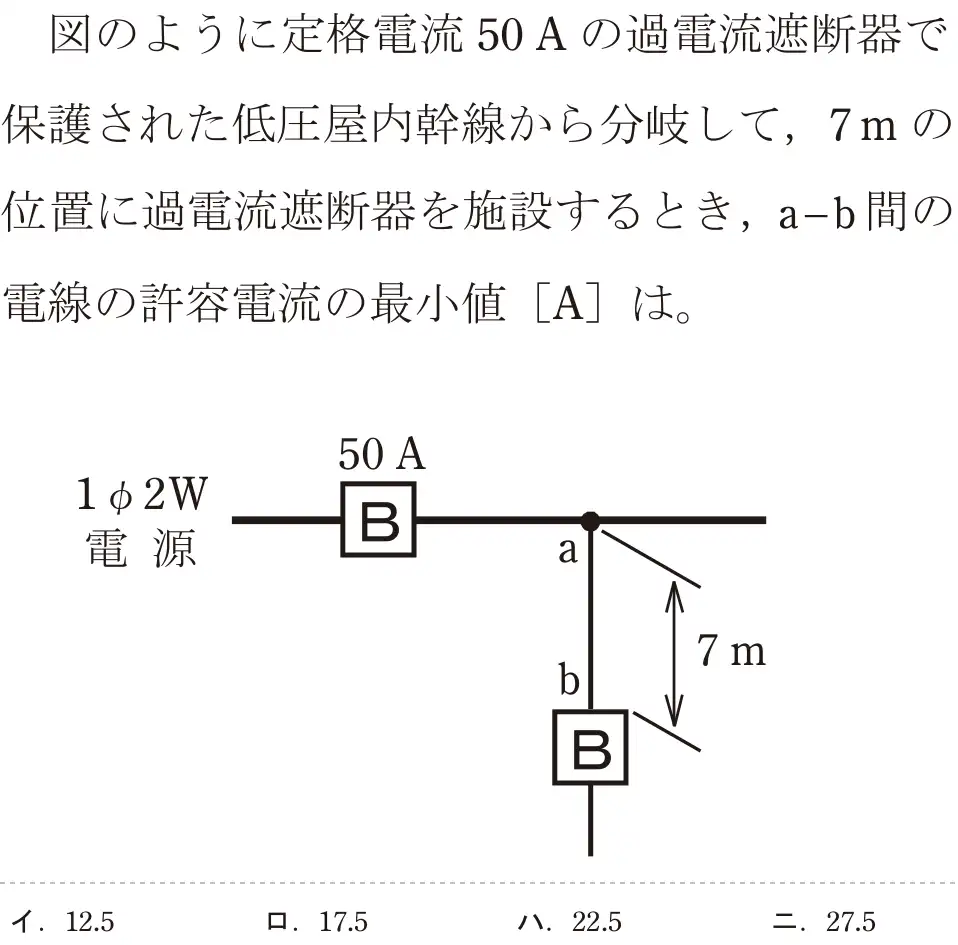

![令和7年度下期 第二種電気工事士 学科試験 問9:図のように定格電流50Aの過電流遮断器で保護された低圧屋内幹線から分岐して、7mの位置に過電流遮断器を施設するとき, a-b間の電線の許容電流の最小値 [A]は。](/q/r7b_09.webp)
出典：令和7年度下期第二種電気工事士試験 問9
正解は ロ
【計算】分岐点から過電流遮断器までが3mを超え8m以下のとき、分岐する電線の許容電流は幹線の過電流遮断器の定格電流の35%以上必要。50A × 0.35 = 17.5A。
- イ 12.5Aは25%で計算した値。
- ロ 正しい。7mなので35%以上、50×0.35 = 17.5A。
- ハ 22.5Aは45%で計算した値。
- ニ 27.5Aは55%で計算した値(8mを超える場合)。
覚え方 分岐の遮断器位置:3m以下は制限なし、8m以下は35%以上、それより長いと55%以上。
