令和6年度下期 問9

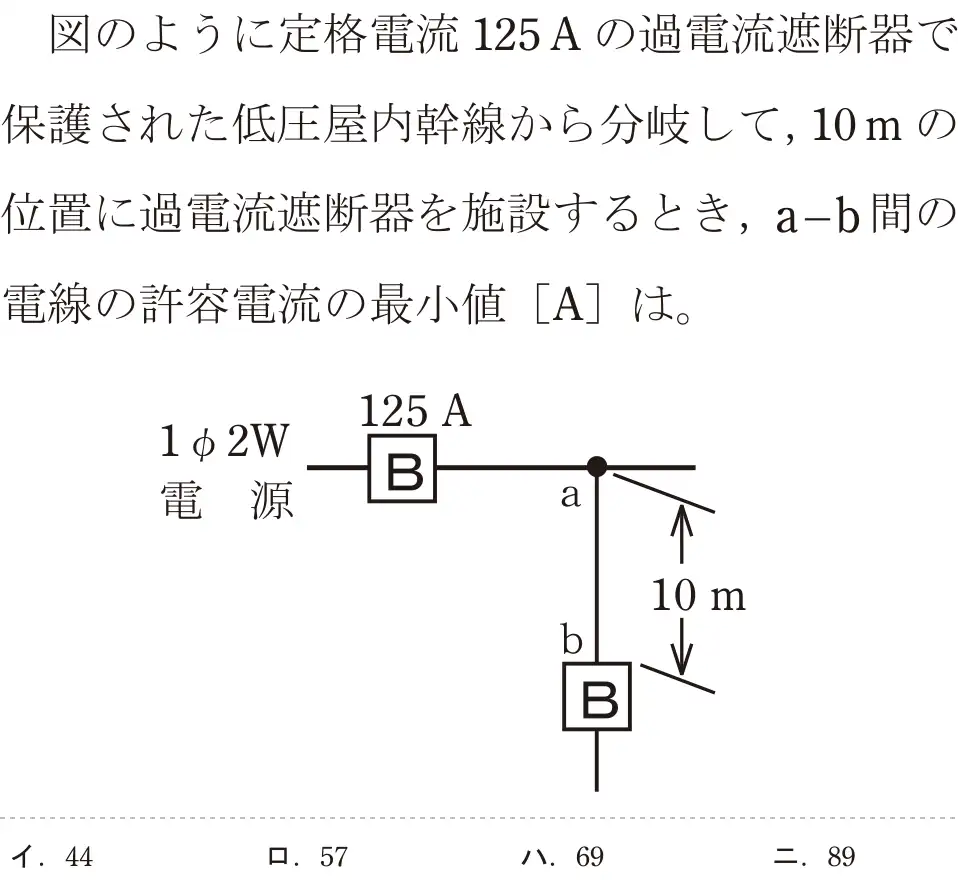

![令和6年度下期 第二種電気工事士 学科試験 問9:図のように定格電流 125Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき,a-b間の電線の許容電流の最小値 [A]は。](/q/r6b_09.webp)
出典：令和6年度下期第二種電気工事士試験 問9
正解は ハ
【計算】分岐点から過電流遮断器までが8mを超えるので、分岐する電線の許容電流は幹線の過電流遮断器の55%以上。125 × 0.55 = 68.75 → 69A。
- イ 44Aは35%(8m以下の場合)の値。
- ロ 57Aは計算の誤り。
- ハ 正しい。10mは8m超なので55%、約69A。
- ニ 89Aは計算の誤り。
覚え方 3m以下:制限なし、8m以下:35%、8m超:55%。
