令和8年度上期 問5

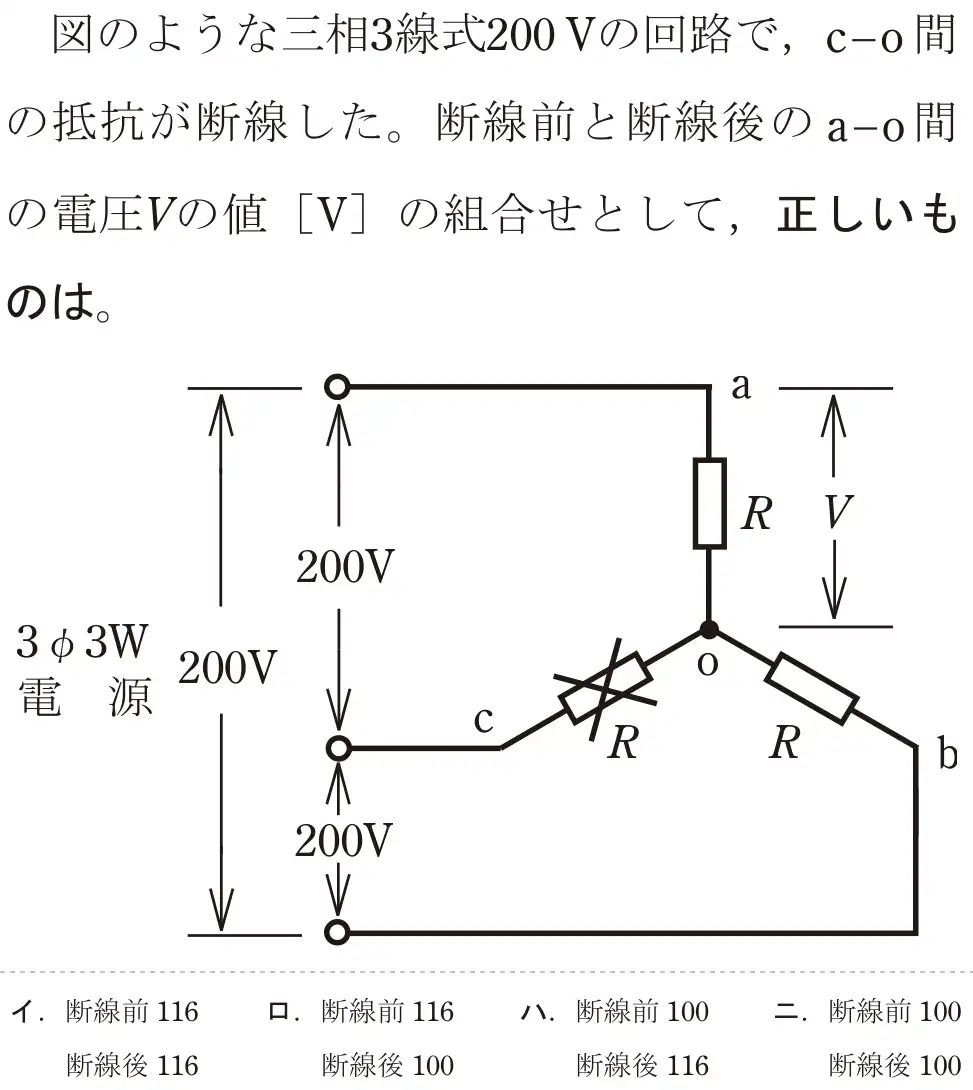

![令和8年度上期 第二種電気工事士 学科試験 問5:図のような三相3線式200Vの回路で,C-o間の抵抗が断線した。断線前と断線後の a-o間の電圧Vの値[V]の組合せとして、正しいものは。](/q/r8a_05.webp)
出典：令和8年度上期第二種電気工事士試験 問5
正解は ロ
【計算】断線前はY結線の平衡負荷なので、各抵抗の電圧は相電圧 = 200÷√3 ≒ 115.5 → 約116V。断線後はc相が切れ、a-b間の200Vに抵抗R2本が直列につながる形になる。同じRなので電圧は半分ずつで100V。
- イ 断線後も116Vのままとした誤り。
- ロ 正しい。前は200/√3≒116V、後は200V÷2=100V。
- ハ 前後を逆にしている。
- ニ 断線前を100Vとした誤り。平衡Y結線は200/√3。
覚え方 Y結線の相電圧 = 線間電圧÷√3(200V→約116V)。1相が切れたら残り2本の直列で半分ずつ。
