令和7年度上期 問5

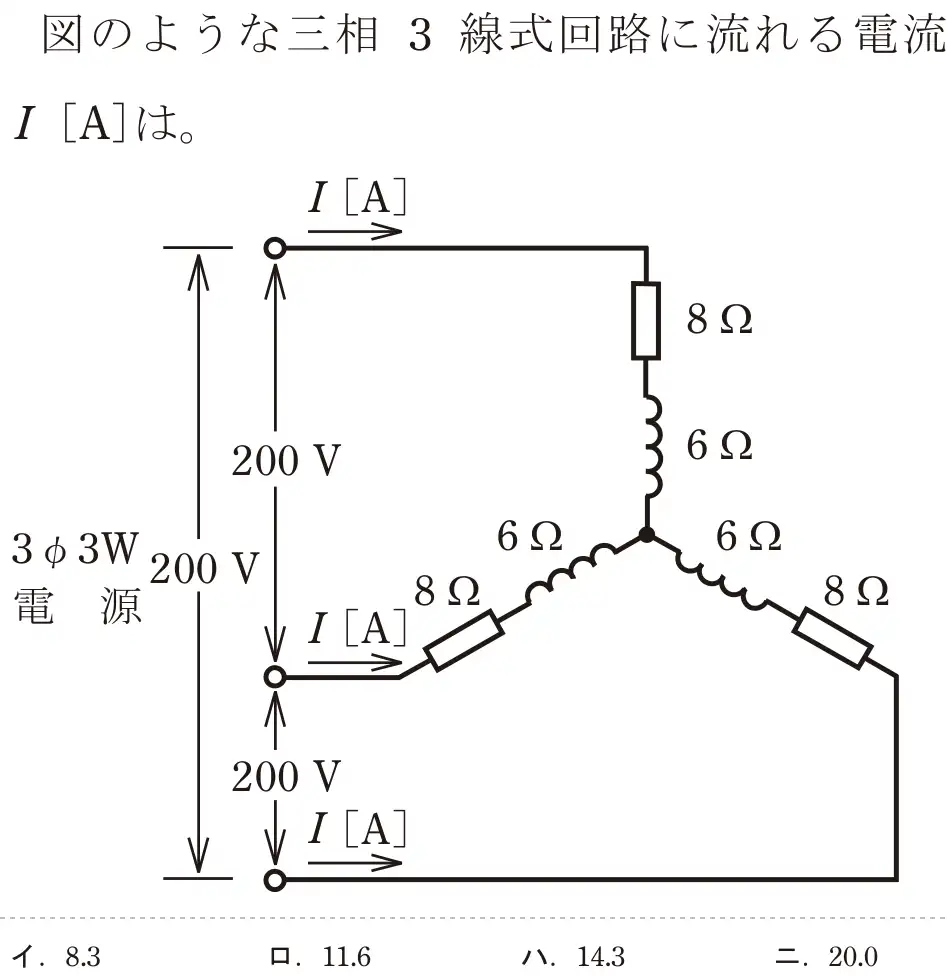

![令和7年度上期 第二種電気工事士 学科試験 問5:図のような三相3線式回路に流れる電流1 [A]は。](/q/r7a_05.webp)
出典：令和7年度上期第二種電気工事士試験 問5
正解は ロ
【計算】1相のインピーダンス Z = √(8² + 6²) = 10Ω。Y結線の相電圧 = 200 ÷ √3 ≒ 115.5V。線電流 I = 115.5 ÷ 10 ≒ 11.6A。
- イ 8.3Aは計算の誤り。
- ロ 正しい。115.5 ÷ 10 ≒ 11.6A。
- ハ 14.3Aは抵抗8Ωだけで割った値(115.5÷8)。
- ニ 20.0Aは線間電圧200Vを10Ωで割った値(Δ結線の相電流)。
覚え方 Y結線は相電圧 = 線間÷√3。インピーダンスは三平方で。
