令和6年度上期 問4

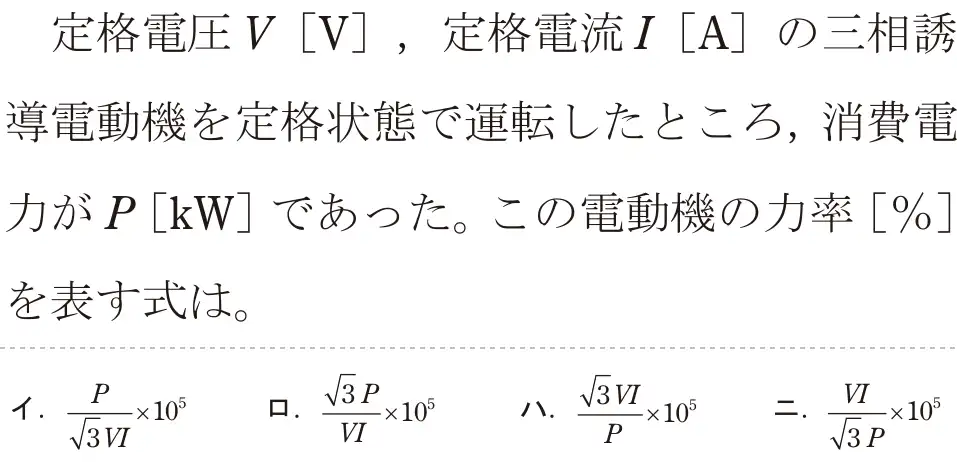

![令和6年度上期 第二種電気工事士 学科試験 問4:定格電圧V [V],定格電流I [A]の三相誘導電動機を定格状態で運転したところ、消費電力がP[KW]であった。この電動機の力率[%]を表す式は。](/q/r6a_04.webp)
出典：令和6年度上期第二種電気工事士試験 問4
正解は イ
【式】三相の消費電力 P[W] = √3VIcosθ。Pが[kW]なので P×1000 = √3VIcosθ → cosθ = 1000P ÷ (√3VI)。%にして×100 → P÷(√3VI) × 10⁵。
- イ 正しい。P/(√3VI) × 10⁵。
- ロ 誤り。√3の位置が違う。
- ハ 誤り。分母と分子が逆。
- ニ 誤り。分母と分子が逆。
覚え方 力率 = 有効電力 ÷ 皮相電力(√3VI)。
