令和6年度上期 問5

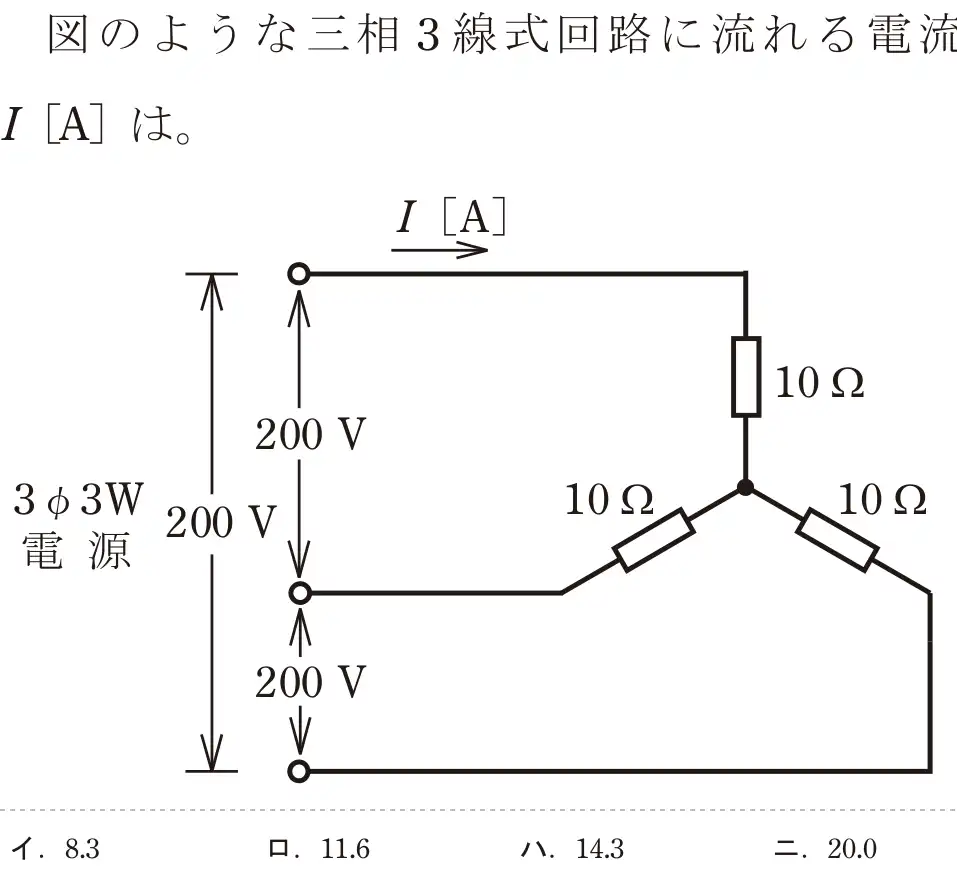

![令和6年度上期 第二種電気工事士 学科試験 問5:図のような三相3線式回路に流れる電流I [A]は。](/q/r6a_05.webp)
出典：令和6年度上期第二種電気工事士試験 問5
正解は ロ
【計算】Y結線の相電圧 = 200 ÷ √3 ≒ 115.5V。電流 I = 115.5 ÷ 10 ≒ 11.6A。
- イ 8.3Aは計算の誤り。
- ロ 正しい。115.5 ÷ 10 ≒ 11.6A。
- ハ 14.3Aは計算の誤り。
- ニ 20.0Aは線間電圧200Vを10Ωで割った値(Δ結線の相電流)。
覚え方 Y結線は相電圧 = 線間電圧÷√3。
出典：令和6年度上期第二種電気工事士試験 問5
【計算】Y結線の相電圧 = 200 ÷ √3 ≒ 115.5V。電流 I = 115.5 ÷ 10 ≒ 11.6A。
覚え方 Y結線は相電圧 = 線間電圧÷√3。
