令和5年度下期（午前） 問5

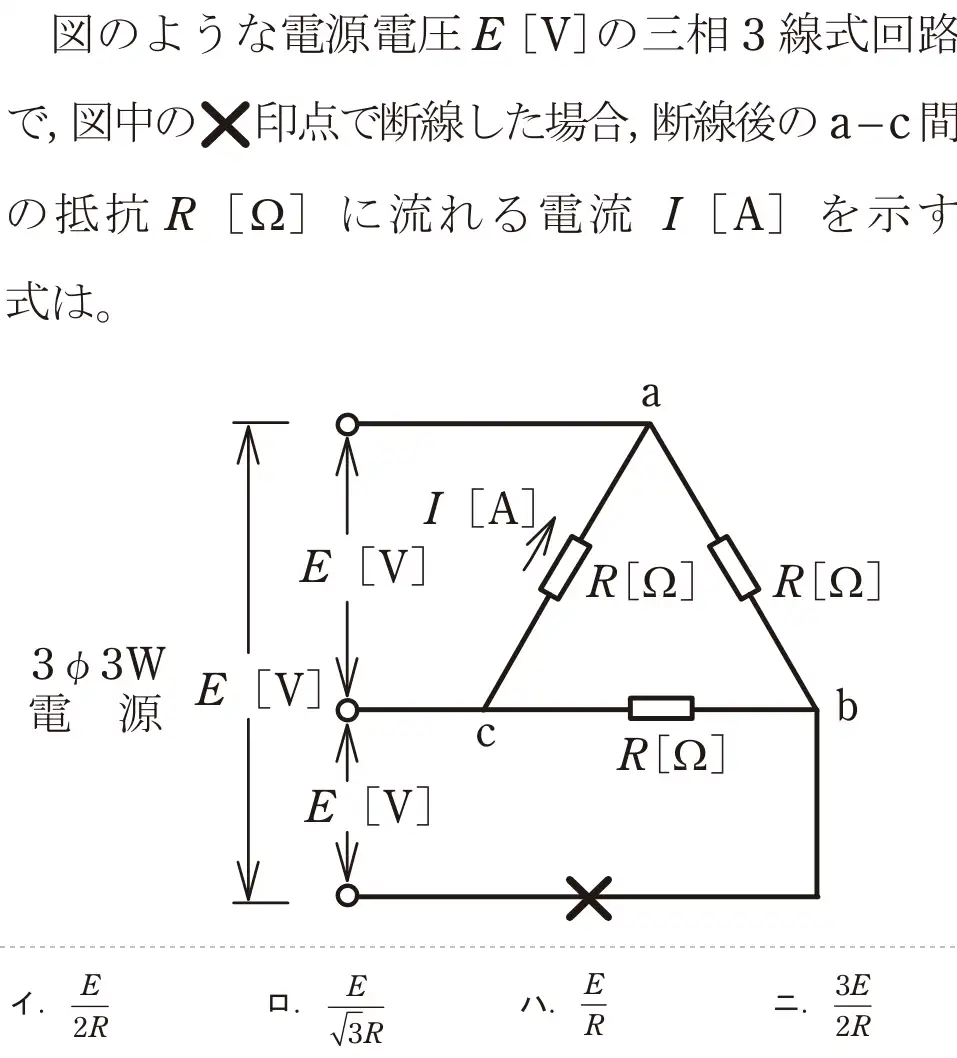

![令和5年度下期（午前） 第二種電気工事士 学科試験 問5:図のような電源電圧E[V]の三相3線式回路で,図中の✕印点で断線した場合,断線後のa-c間の抵抗R[Ω]に流れる電流I[A]を示す式は。](/q/r5b_am_05.webp)
出典：令和5年度下期第二種電気工事士試験（午前） 問5
正解は ハ
×印で断線すると、電源から負荷に電圧が加わるのはa-c間(電圧E)だけになる。a-c間の抵抗Rには電圧Eがそのままかかるので、I = E ÷ R。(残りのRは2本直列でa-c間に並列につながる)
- イ E/2Rは2本直列の側を流れる電流。
- ロ E/√3RはY結線の相電流の形で、この回路には当てはまらない。
- ハ 正しい。a-c間のRには電圧Eがかかる。
- ニ 3E/2Rは回路全体の電流(E/R + E/2R)。
覚え方 Δ結線で1線断線 → 単相回路。Rには線間電圧Eがそのままかかる。
