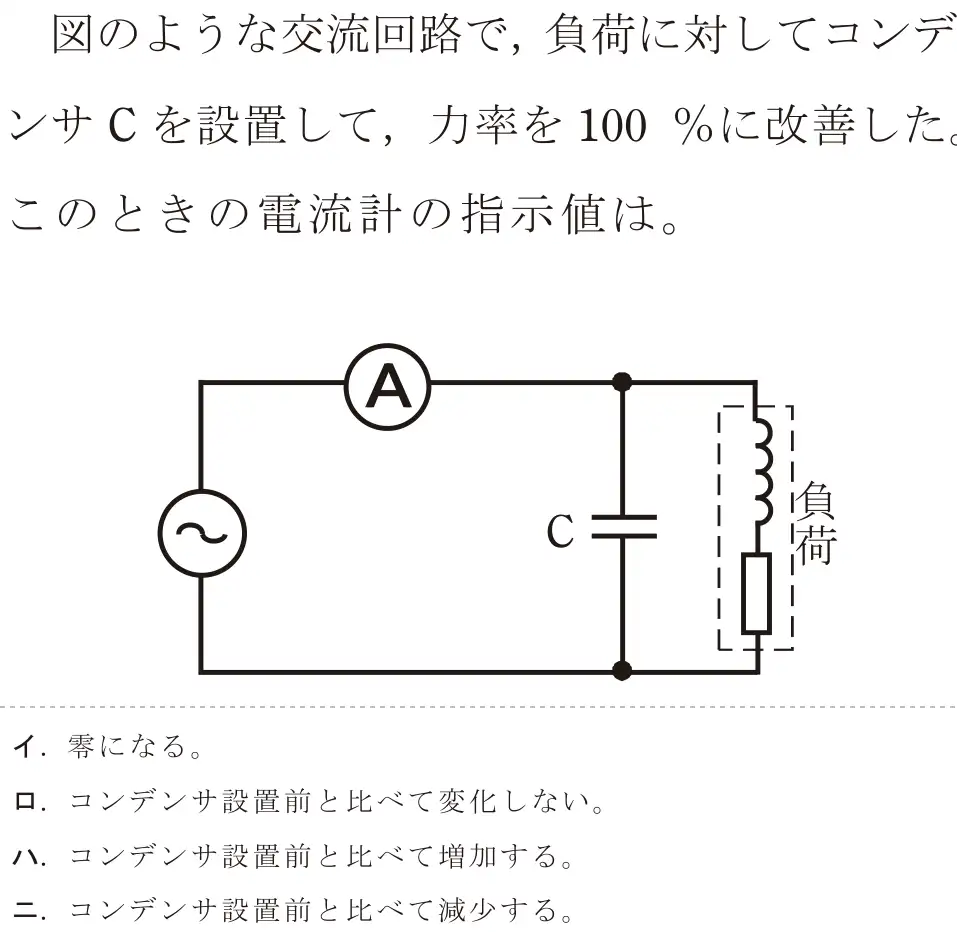

令和8年度上期 問4
出典：令和8年度上期第二種電気工事士試験 問4
正解は ニ
負荷(コイル+抵抗)の電流は電圧より遅れていて、無効電流を含む。コンデンサの進み電流がこの無効分を打ち消すので、力率100%にすると電源から流れる電流は有効分だけになり、設置前より減少する。負荷そのものに流れる電流は変わらない。
- イ 零にはならない。有効電流(抵抗分の電流)は残る。
- ロ 無効電流が打ち消されるので変化する。
- ハ 増加するのは、コンデンサが大きすぎて進み力率になった場合などで、力率100%なら最小になる。
- ニ 正しい。無効分が打ち消され、電流計の値は減る。
覚え方 力率改善 → 線路の電流が減る → 電圧降下・電力損失も減る。
