令和8年度上期 問6

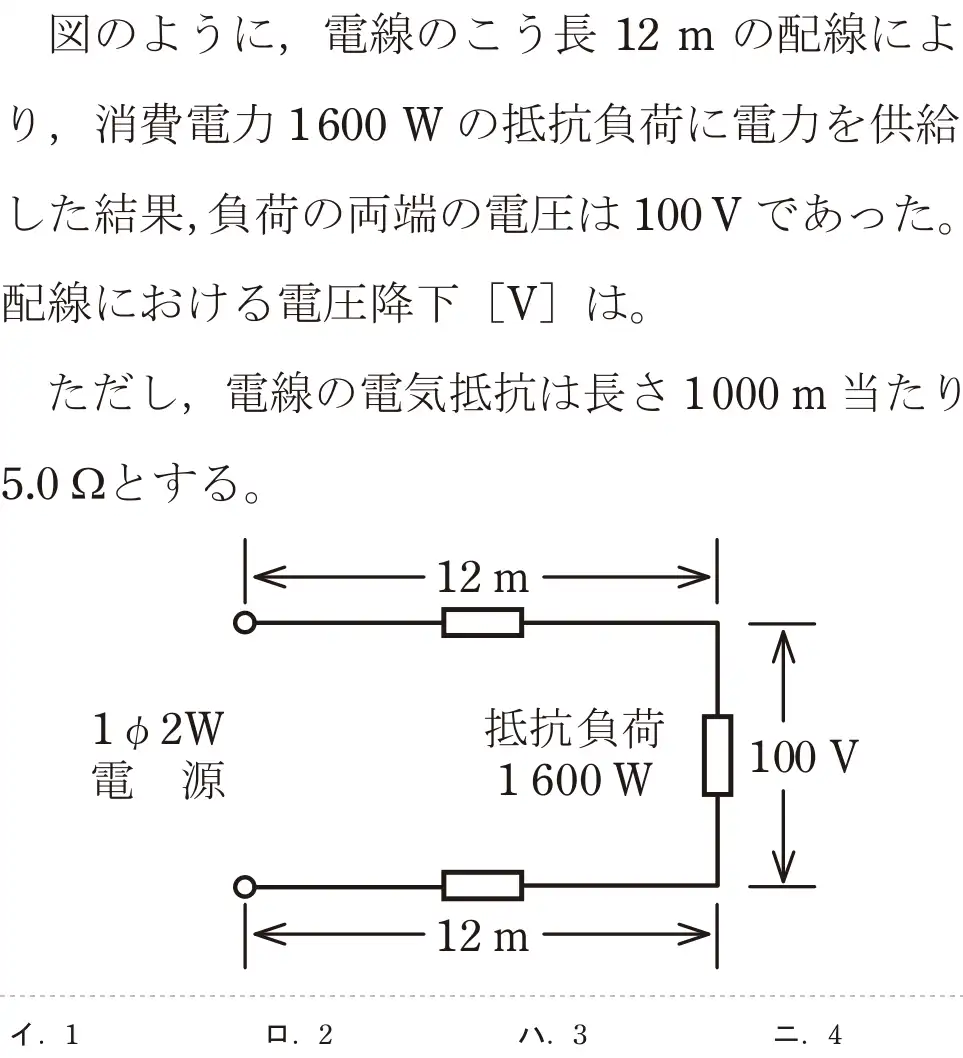

![令和8年度上期 第二種電気工事士 学科試験 問6:※のように、電線のこう長 12mの配線により、消費電力1600Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下 [V]は。ただし、電線の電気抵抗は長さ1000m当たり5.0gとする。](/q/r8a_06.webp)
出典：令和8年度上期第二種電気工事士試験 問6
正解は ロ
【計算】電線1本の抵抗 r = 5.0Ω × 12/1000 = 0.06Ω。負荷電流 I = 1600W ÷ 100V = 16A。単相2線式の電圧降下 = 2 × I × r = 2 × 16 × 0.06 = 1.92 ≒ 2V。
- イ 1は1本分(16×0.06≈0.96)だけの値。往復2本分を忘れている。
- ロ 正しい。2×16×0.06 ≒ 2V。
- ハ 計算の誤り。
- ニ 4は2倍を二重に掛けたような値。
覚え方 単相2線式の電圧降下は「2Ir」。まず電線の長さから1本の抵抗rを出す。
