令和8年度上期 問42

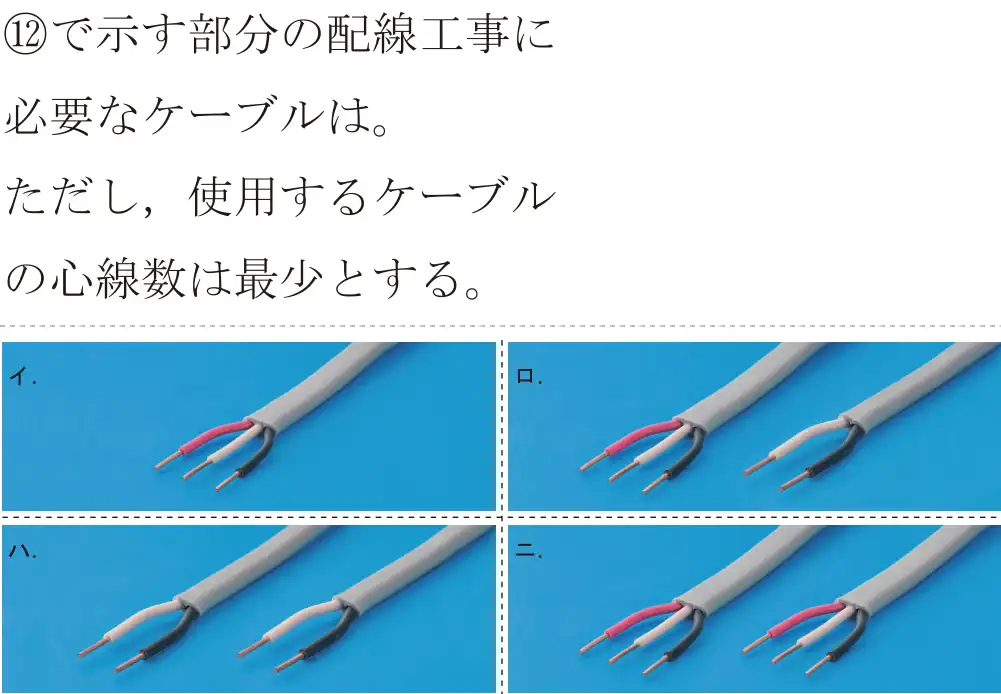

出典：令和8年度上期第二種電気工事士試験 問42
図をタップすると大きく開きます正解は ハ
⑫は台所の照明・換気扇などへの配線で、複線図を描くと2心ケーブルが2本あればよい。
- イ 誤り。3心1本では足りない/組み合わせが合わない。
- ロ 誤り。3心は不要(最少にならない)。
- ハ 正しい。2心ケーブル2本。
- ニ 誤り。3心2本は心線数が多すぎる。
覚え方 ケーブルの心線数は、その区間を通る電線の本数を複線図で数えて決める。
図をタップすると大きく開きます
