令和7年度下期 問8

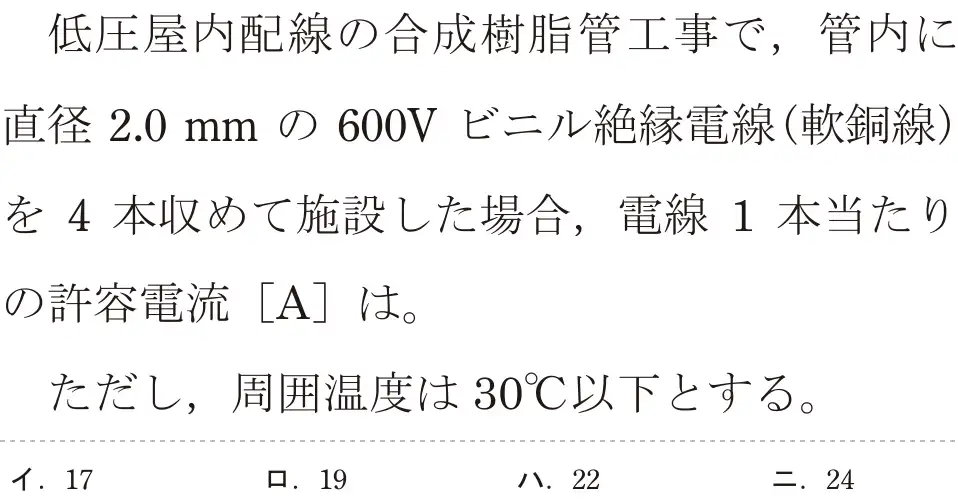

![令和7年度下期 第二種電気工事士 学科試験 問8:低圧屋内配線の合成樹脂管工事で,管内に直径2.0mm の 600V ビニル絶縁電線(軟銅線)を4本収めて施設した場合、電線 1 本当たりの許容電流 [A]は。ただし、周囲温度は 30°C以下とする。](/q/r7b_08.webp)
出典：令和7年度下期第二種電気工事士試験 問8
正解は ハ
【計算】直径2.0mmのIV線の許容電流は35A。管に4本収めるときの電流減少係数は0.63。35 × 0.63 = 22.05 → 22A。
- イ 17は1.6mm(27A)×0.63の値。
- ロ 19は1.6mm(27A)×0.70の値。
- ハ 正しい。35 × 0.63 ≒ 22A。
- ニ 24は35×0.70の値(3本以下の場合)。
覚え方 減少係数:3本以下0.70、4本0.63、5〜6本0.56。
