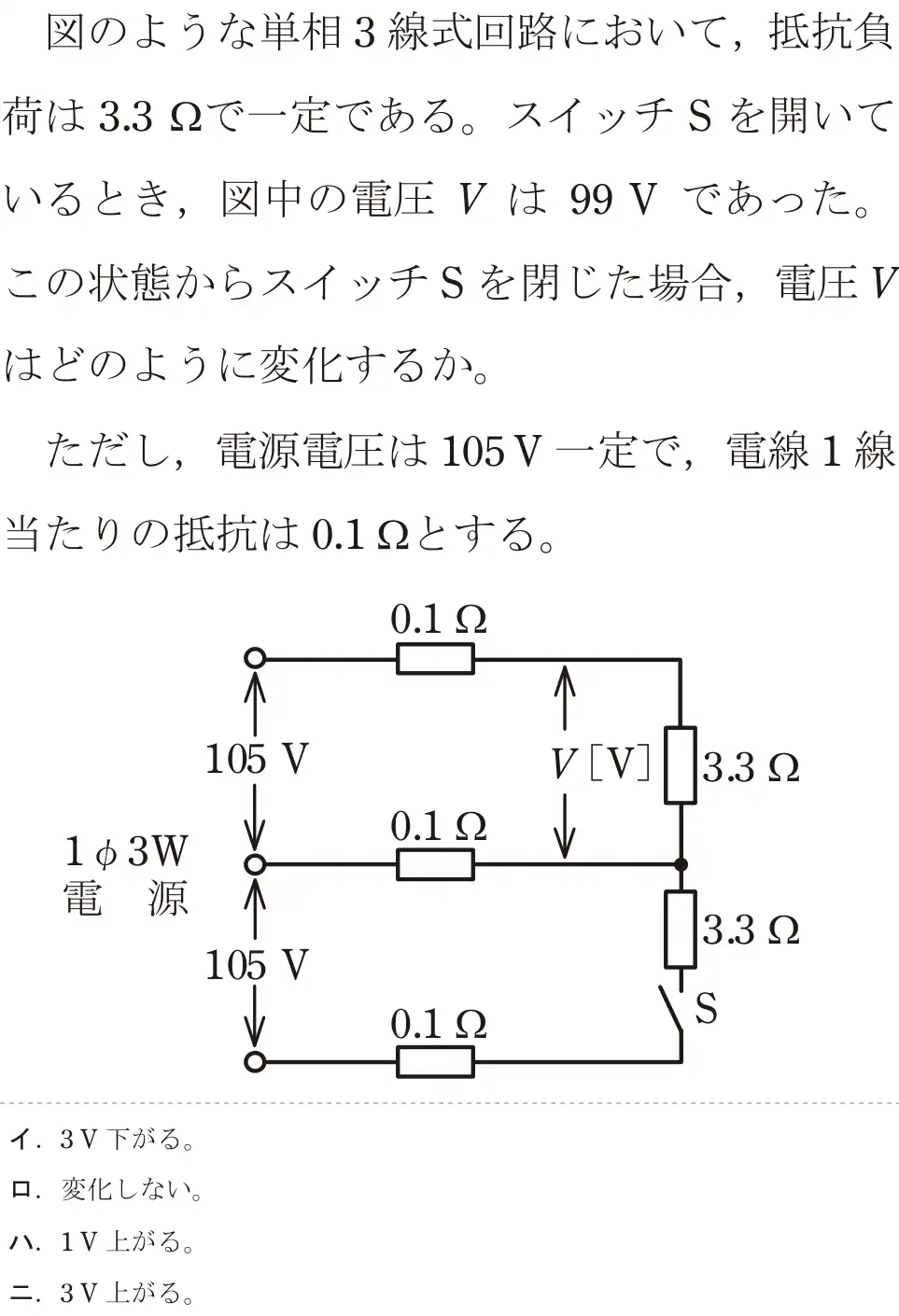

令和8年度上期 問7
出典：令和8年度上期第二種電気工事士試験 問7
正解は ニ
【計算】Sを開いているとき:上の負荷だけに電流が流れ、I = 105 ÷ (0.1+3.3+0.1) = 30A。V = 30 × 3.3 = 99V(問題文と一致)。Sを閉じると上下が同じ3.3Ωの平衡負荷になり、中性線の電流は0。I = 210 ÷ (0.1+3.3+3.3+0.1) ≒ 30.9A、V = 30.9 × 3.3 ≒ 102V。99Vから約3V上がる。
- イ 下がると考えた誤り。平衡すると中性線の電圧降下がなくなり、むしろ上がる。
- ロ 変化する。中性線の電流が0になり電圧降下が減る。
- ハ 1Vではない。計算すると約102Vで3V上がる。
- ニ 正しい。中性線の電圧降下(約3V)がなくなるぶん上がる。
覚え方 単相3線式は平衡すると中性線に電流が流れず、電圧降下が減る。
